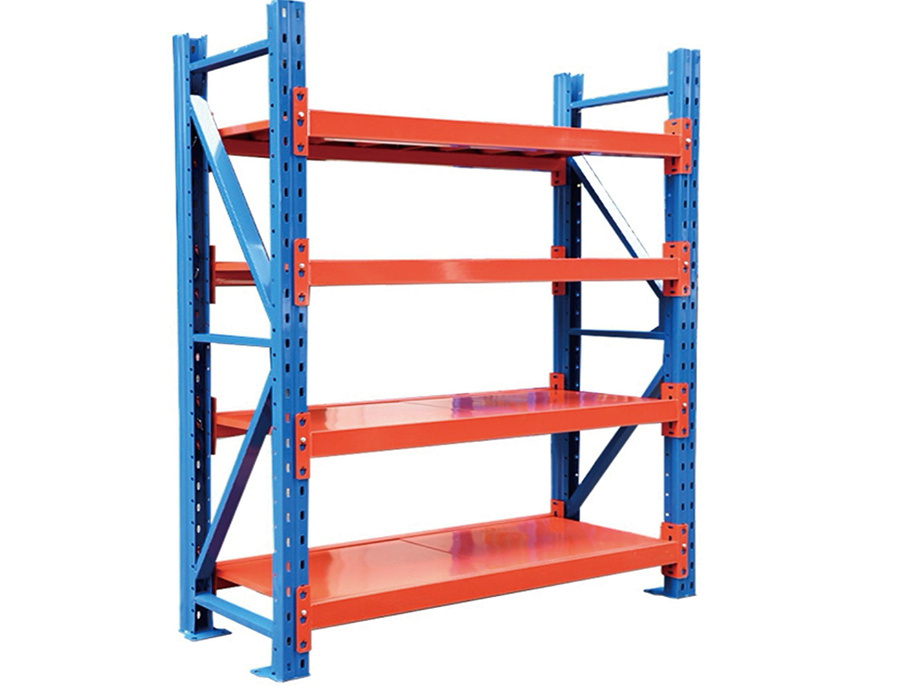

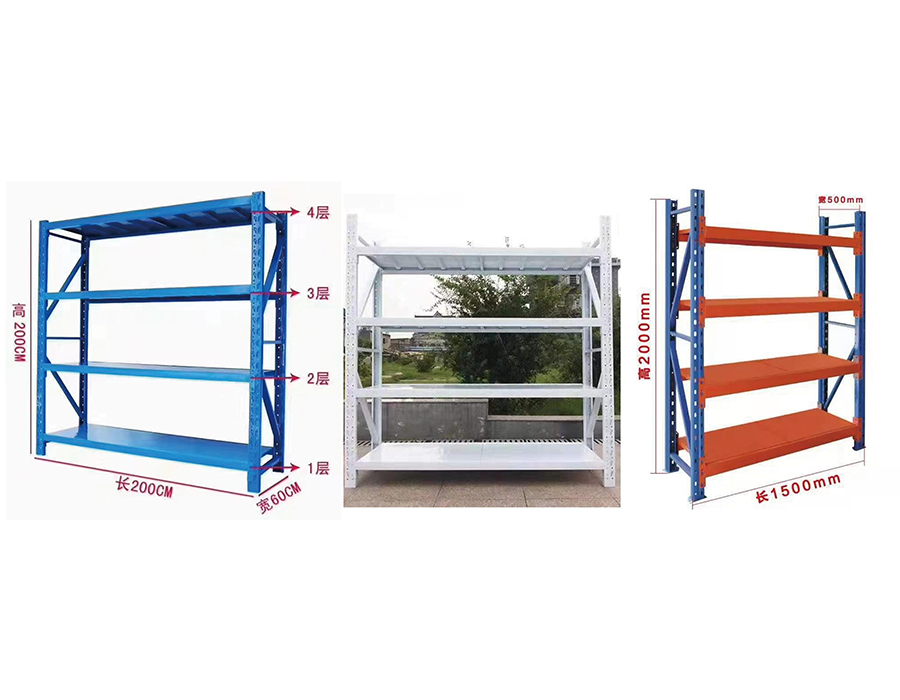

Ľahké bezskrutkové police (≤150 kg/vrstva)

Ako rozpätie lúča ovplyvňuje rozloženie zaťaženia v bezskrutkových regáloch

Jeden z najčastejšie nepochopených aspektov ľahké bezskrutkové regály je vzťah medzi rozpätím nosníka a skutočnou nosnosťou. Menovité zaťaženie na policu sa zvyčajne vypočítava v strede plne podopreného nosníka – čo znamená, že keď sa rozpätie medzi stĺpikmi zväčšuje, efektívna nosnosť klesá nelineárne. Pre policu s menovitou hmotnosťou 150 kg s rozpätím 900 mm môže rozšírenie tohto rozpätia na 1200 mm bez úpravy lúča znížiť skutočnú kapacitu na menej ako 100 kg v dynamických podmienkach skladu. To je dôvod, prečo by mal výber rozpätia vždy predchádzať plánovaniu zaťaženia, nie ho nasledovať.

V našom výrobnom procese v Huijian sú profily nosníkov valcované za studena so špecifickými toleranciami rozmerov práve preto, že menšie odchýlky v hrúbke ocele sú výrazne na dlhších rozpätiach. Nedostatočná tolerancia 0,2 mm v 1,5 mm nosníku môže spôsobiť viditeľné vychýlenie pri zaťažení hlboko pod menovitým prahom. Pri špecifikovaní regálov pre prostredia na vyzdvihnutie a balenie, kde personál opakovane nakladá a vykladá police, by sa mali vždy použiť dynamické koeficienty zaťaženia – zvyčajne 1,25-násobok statickej hodnoty.

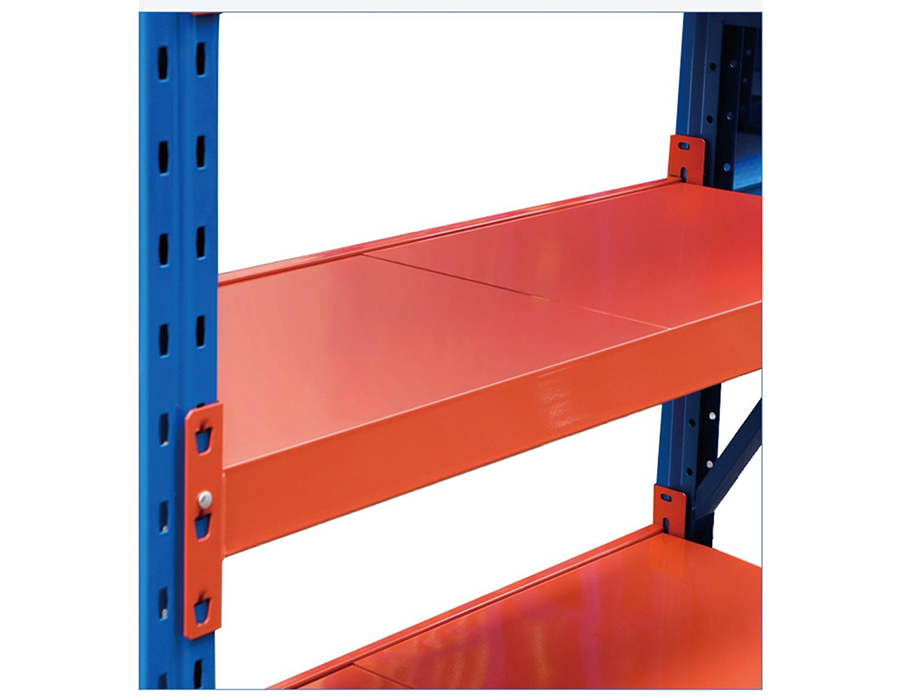

Pochopenie nitu vs. Clip Connector: Viac než len voľba upevnenia

Ľahké bezskrutkové policové systémy používajú jeden z dvoch základných typov konektorov: nitový (vyrazený jazýček) a spony alebo háčik. Nejde o zameniteľné preferencie dizajnu – odrážajú rôzne štrukturálne filozofie a majú skutočné dôsledky pre inštaláciu, rekonfiguráciu a odolnosť voči seizmickým alebo vibráciám.

• Konektory v štýle nitov zaisťujú nosník do vyrazeného otvoru v zvislom stĺpe. Dobre odolávajú silám vodorovných regálov a uprednostňujú sa v prostrediach s premávkou vysokozdvižných vozíkov v blízkosti alebo vibráciami podlahy, vyžadujú si však paličku na nastavenie výšky a neznášajú častú rekonfiguráciu.
• Clip/hook-in konektory zapadajú do štrbinových stĺpikov a dajú sa ručne premiestniť v priebehu niekoľkých sekúnd. Ponúkajú vynikajúcu flexibilitu pre dynamické inventarizačné prostredia, ale sú náchylnejšie na zdvíhacie sily – čo znamená, že náhodný náraz zdola nahor môže uvoľniť lúč, ak je hĺbka klipu malá.

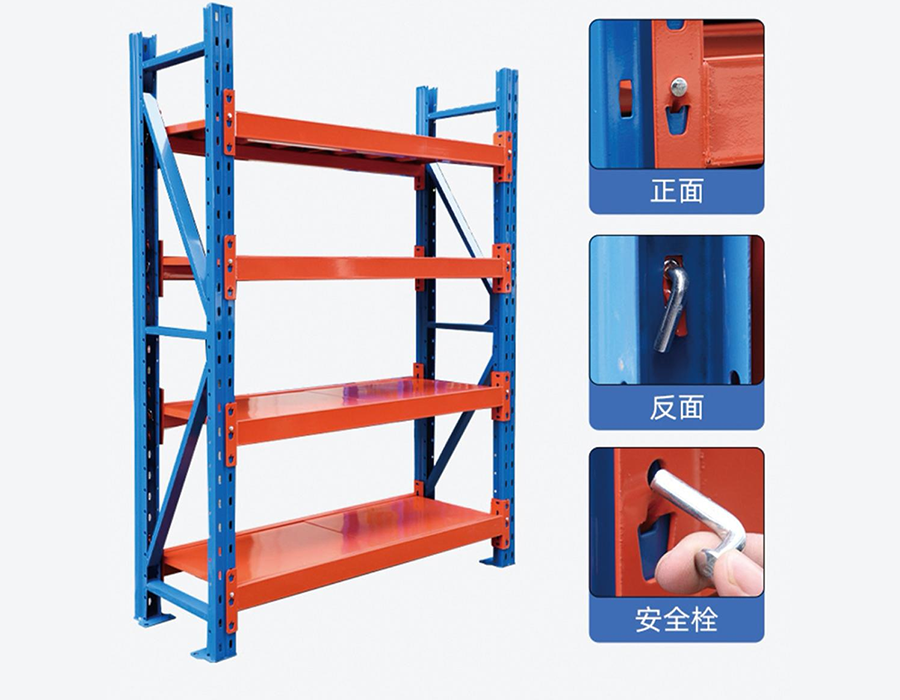

• Niektoré hybridné systémy používajú zaklapovacie primárne spojenie so sekundárnym bezpečnostným poistným kolíkom, ktorý po usadení zapadne na miesto. Toto je čoraz viac štandardom pre priemyselné regály pre ľahké použitie nasadené v automatizovaných alebo poloautomatických skladoch, kde by posun lúča bol katastrofálny.

Pri hodnotení systémov skontrolujte hĺbku zapojenia konektora a prítomnosť sekundárneho retenčného mechanizmu pred rozhodnutím o kúpe na základe samotnej ceny.

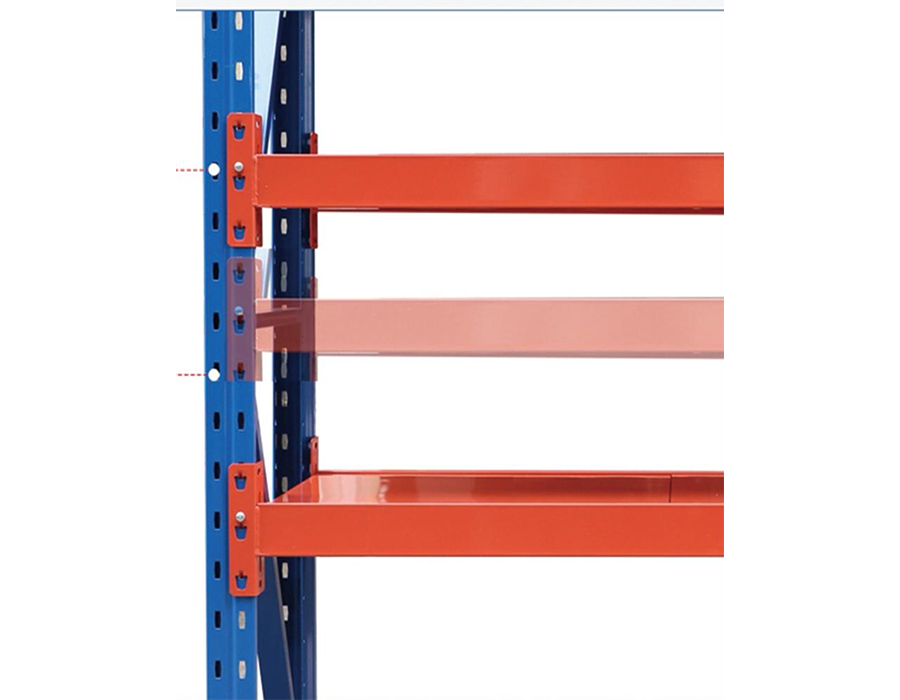

Nastaviteľnosť rozstupu stĺpov a výšky police: Čo vám technický list nehovorí

Väčšina produktov bezskrutkových regálov propaguje „nastaviteľnosť rozstupu 25 mm“, ale toto číslo hovorí len časť príbehu. Použiteľný rozsah nastavenia je obmedzený vzdialenosťou medzi hornou časťou samotného nosníka a spodnou stranou police nad ním – čo v praxi znamená, že na zrnitosti stúpania záleží najviac v stredných zónach dráhy, nie v hornej alebo dolnej časti, kde dominujú pevné štrukturálne obmedzenia.

Praktickým problémom, ktorý vzniká v skladoch zmiešaných jednotiek SKU, je „pasca s polovičným rozstupom“: keď vychystávač potrebuje uložiť položky s výškou 210 mm, ale dostupné rozstupy skočia z 200 mm na 225 mm, ďalších 25 mm mŕtveho priestoru na policu sa nahromadí v 5-poschodovom 20-priestorovom systéme, čo vedie k významnej strate použiteľného vertikálneho skladu. Zariadenia, ktoré pred inštaláciou regálov vykonávajú správny audit výšky SKU, bežne dosahujú o 15 – 25 % lepšie vertikálne využitie ako tie, ktoré používajú predvolené konfigurácie.

Naše vzpriamené stĺpy navrhujeme s konzistentným rozstupom 50 mm v štandardných konfiguráciách a klienti, ktorí pracujú s naším technickým tímom na prispôsobení projektu, môžu požadovať stĺpy s rozstupom 25 mm pre prostredia skladov so zmiešanou výškou – čo je detail, ktorý sa v scenároch s hustým skladovaním rýchlo vyplatí.

Možnosti povrchovej úpravy a ich skutočné rozdiely vo výkonnosti

Bezskrutkové regály sú dostupné s niekoľkými povrchovými úpravami a výber má priamy vplyv na životnosť, nosnosť (v dôsledku hrúbky povlaku) a ekologickú vhodnosť.

Bežnou chybou je špecifikácia galvanicky pozinkovaných regálov pre zariadenia s bežným umývaním podlahy alebo v blízkosti dverí nakladacích dokov. Tenká zinková vrstva sa pri opakovanom vystavení vlhkosti rýchlo nasýti a viditeľná hrdza sa objaví v priebehu 12 – 18 mesiacov – čo často vedie k zániku záručných nárokov, ak neboli dodržané špecifikácie vlhkosti. Štandardné výrobné linky spoločnosti Huijian aplikujú epoxidový práškový náter v hrúbke 60–80 µm ako základnú líniu, pričom pre klientov v prostredí spracovania potravín, chladiaceho reťazca alebo pobrežnej logistiky sú k dispozícii možnosti galvanizovaného ponorom.

Požiadavky na kotvenie podlahy pre voľne stojace verzus nástenné bezskrutkové police

Priemyselné ľahké bezskrutkové regály sa často používa ako voľne stojace dráhy bez ukotvenia do podlahy – čo vyhovuje v mnohých prostrediach s nízkym rizikom, ale v iných sa stáva problémom. Rozhodovacia matica je jemnejšia ako jednoduchá kontrola, či seizmické zónovanie vyžaduje kotvy.

Keď sa o ukotvení nedá vyjednávať

Regály s výškou presahujúcou 2,4 m alebo regály s pomerom výšky k hĺbke nad 6:1 sú prirodzene náchylné na prevrátenie pri excentrickom zaťažení – scenár, ktorý nastáva vždy, keď zberači sústavne nakladajú jednu stranu poľa pred druhou. Fyzika je tu jednoduchá: 2,4 m vysoká jednotka s hĺbkou 400 mm má klopný moment, ktorý je možné prekonať jediným 30 kg zaťažením umiestneným na hornom okraji police na jednej strane.

Úvahy o kravatách na stenu

Nástenné spojky sú bežnou alternatívou kotvenia do podlahy, keď povrch podlahy nie je vhodný na vŕtanie (napr. vyvýšené podlahy, povrchy s membránou). Nástenné spojky sú však účinné len vtedy, ak je samotná stena konštrukčne primeraná. Jednoplášťová sadrokartónová priečka nie je platným kotviacim bodom pre naložený rad regálov. Inžinieri, ktorí špecifikujú stenové spojky, by mali overiť konštrukciu steny a použiť vhodné duté kotvy alebo priechodné skrutky tam, kde to rozstup svorníkov umožňuje.

Nôžky na vyrovnávanie podlahy a ich úloha na prenos zaťaženia

Mnoho bezskrutkových regálových stojanov obsahuje štandardne nastaviteľné vyrovnávacie nožičky. Okrem vyrovnávania nerovných podláh zohrávajú tieto nožičky kritickú úlohu pri prenášaní zaťaženia: rozdeľujú bodové zaťaženie stojana na väčšiu kontaktnú plochu, čím zabraňujú koncentrácii napätia na mäkkých alebo potiahnutých podlahových povrchoch. Pre regály na skladových podlahách s epoxidovým náterom je špecifikácia nôh s minimálnou plochou základovej dosky 50 cm² praktickým vodítkom, aby sa predišlo poškodeniu náteru pri veľkom zaťažení.

Integrácia príslušenstva: Za základnou policou

Dobre špecifikovaný bezskrutkový policový systém je zriedkavo len stojany a ploché dosky. Ekosystém príslušenstva výrazne rozširuje funkčnú užitočnosť a mal by byť vyhodnotený počas počiatočnej špecifikačnej fázy a nie dodatočne vybavený neskôr – keďže kompatibilita zvislých slotov sa medzi výrobcami líši a značky miešania často spôsobujú problémy s vybavením.

• Rozdeľovače a priečky: Vertikálne deliace priečky štrbinové do políc umožňujú horizontálne členenie poľa na čelné plochy. Pri skladovaní malých dielov je to priestorovo efektívnejšie ako používanie samostatných zásobníkov. Skontrolujte, či sa deliaca priečka pripevňuje k nosníku alebo k podlahe – rozdeľovače pripevnené k nosníku sú stabilnejšie, ale obmedzujú premiestňovanie paluby.
• Podlaha z drôteného pletiva: Alternatíva k pevným oceľovým palubám, drôtené pletivo znižuje hromadenie prachu, umožňuje prietok vody z postrekovačov (dôležité pre súlad s hasením požiaru) a zlepšuje viditeľnosť uložených predmetov. Nosnosť drôteného pletiva je zvyčajne o 10–15 % nižšia ako ekvivalentné pevné dosky pri rovnakom rozchode.
• Držiaky štítkov a koľajnice na odpadky: Kanálky na štítky na prednom okraji, ktoré sa pripínajú na okraj nosníka alebo okraj police, uľahčujú označovanie SKU bez zvyškov lepidla. Pri operáciách, ktoré prechádzajú na skenovanie čiarových kódov alebo RFID, pred hromadnou inštaláciou overte, či hĺbka držiaka štítkov vyhovuje zvolenému formátu štítku.
• Dištančné vložky a zadné konektory: Dvojradové konfigurácie využívajúce zdieľané podpery zlepšujú efektivitu pôdorysu približne o 30 % v porovnaní s dvoma nezávislými jednoradovými chodmi. Zdieľaný stĺpik musí byť dimenzovaný na kombinované zaťaženie oboch radov – špecifikácia, ktorá sa často prehliada pri zmene účelu existujúcich políc na dvojradové usporiadanie.

V spoločnosti Huijian poskytujeme kompletnú dokumentáciu o kompatibilite príslušenstva naprieč našimi produktovými radmi regálov, takže klienti môžu plánovať integrované konfigurácie od začiatku a nemusia objavovať obmedzenia vybavenia počas inštalácie.

Normy vychýlenia poličky a ako ich vyhodnotiť

Priehyb – vertikálny oblúk zaťaženého policového nosníka alebo palubného panelu – je jedným z najvýrečnejších ukazovateľov kvality regálov, no v špecifikáciách produktu je zriedkavo uvedený. Odvetvový referenčný štandard pre prijateľné vychýlenie v skladových regáloch je L/180, kde L je rozpätie v milimetroch. Pre rozpätie 900 mm to umožňuje maximálne vychýlenie stredu 5 mm pri plnom menovitom zaťažení. Pre rozpätie 1200 mm rovnaký pomer umožňuje 6,67 mm.

Prečo na tom prakticky záleží? Nadmerné vychýlenie vytvára niekoľko kaskádových problémov: police, ktoré nakláňajú predmety smerom k stredu, čím vytvárajú nestabilné podmienky pri stohovaní; vo viacvrstvových systémoch môže priehyb pod hornou policou stlačiť vertikálnu vôľu pod nominálnu hodnotu; a opakované cykly nakladania a vykladania na polici, ktorá pravidelne dosahuje svoju medzu vychýlenia, urýchľujú únavu kovu v miestach spojenia nosníka so zvislou tyčou. Pri vyhodnocovaní cenových ponúk regálov, pýtanie sa dodávateľov na ich testovanú hodnotu priehybu pri 100 % menovitom zaťažení – nielen menovitom zaťažení samotnom – odhaľuje oveľa viac o skutočnej kvalite ako samotné porovnanie cien.
