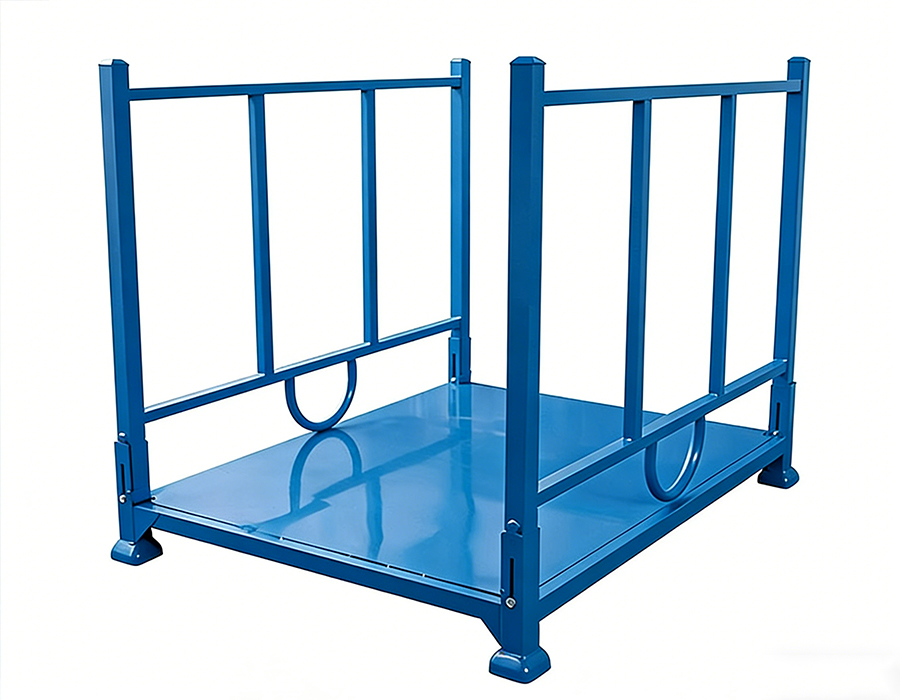

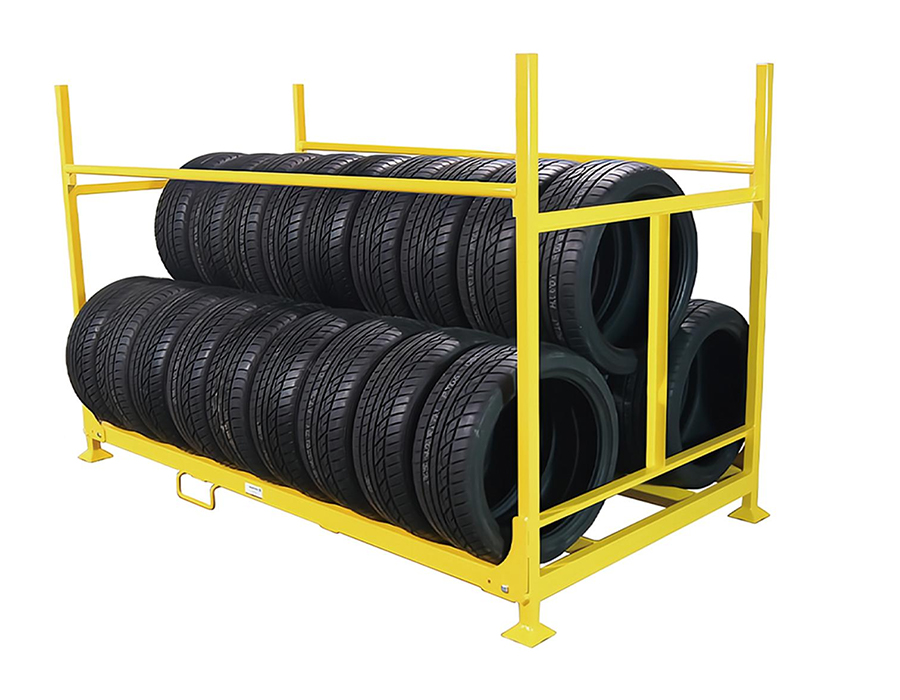

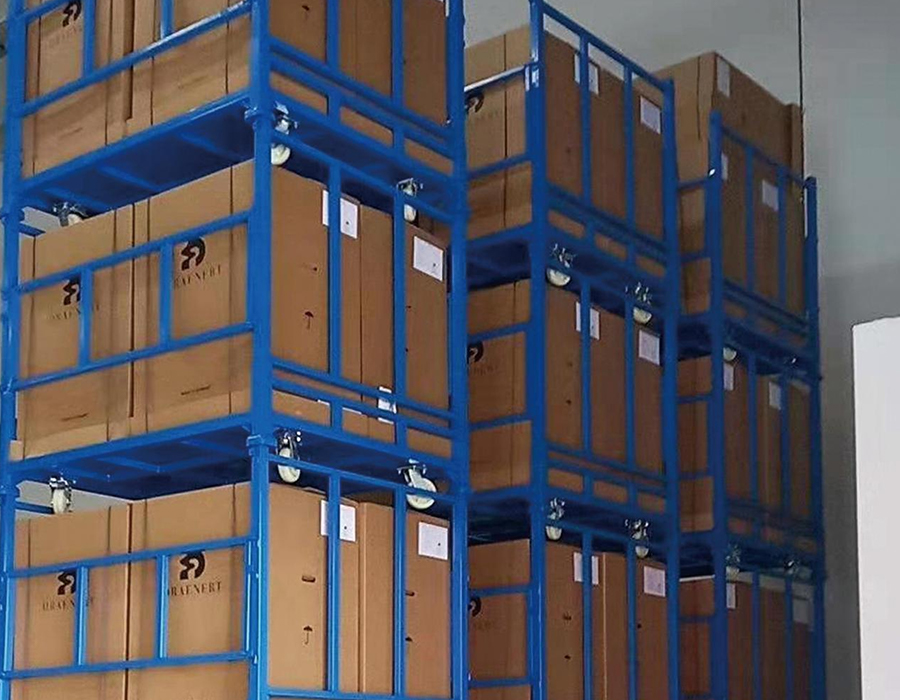

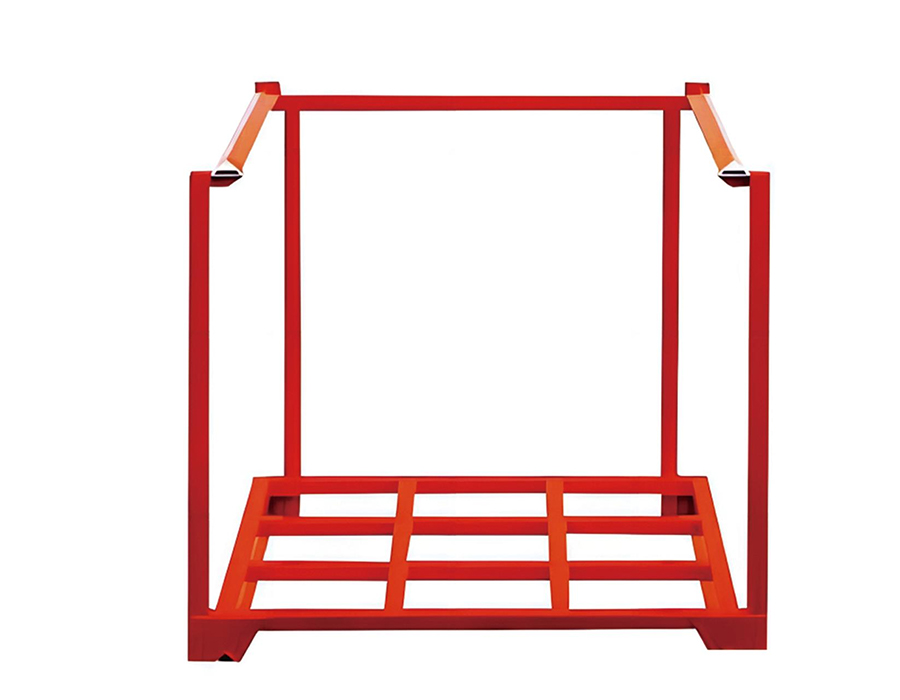

Stohovateľné regály sú zjednotené skladovacie systémy určené na prevádzku vysokozdvižných vozíkov a viacvrstvové vertikálne stohovanie, dostupné v chladiarenských pevných, skladacích, po paletových a prevrátených mriežkových konfiguráciách, aby vyhovovali rôznym požiadavkám rôznych skladovacích prostredí a typov produktov.
Všetky varianty sú vyrobené z vysoko pevnej ocele pre štrukturálnu integritu a stabilný viacvrstvový stohovací výkon. Chladiarenské modely sú ošetrené podľa špeciálnych antikoróznych noriem pre spoľahlivý dlhodobý výkon v prostredí s nízkou teplotou a vysokou vlhkosťou; skladacie a post-typové modely sa po vyprázdnení zmenšia na zlomok svojho naloženého objemu, čo prináša výrazné úspory nákladov na logistiku spätnej prepravy.
Dizajn produktov vyvažuje viditeľnosť nákladu s ľahkým prístupom – varianty paluby s otvoreným pletivom umožňujú vizuálnu kontrolu zásob bez presunu tovaru; skladacie mechanizmy a spoje stĺpikov sú overené cyklickým testovaním odolnosti pre dlhodobú spoľahlivosť a nízke náklady na údržbu.

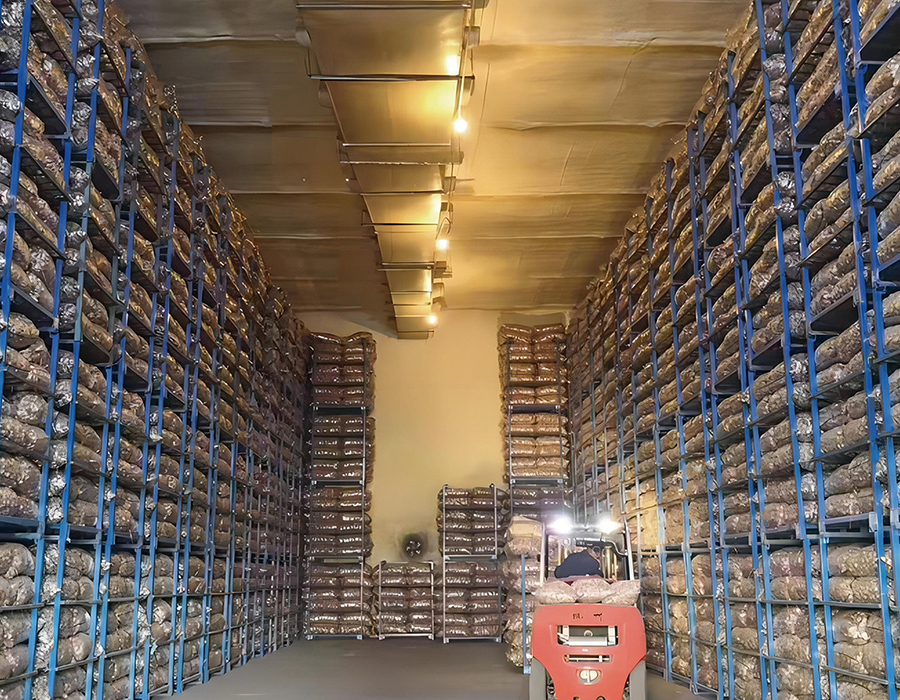

Široko nasadené v logistike potravinového chladiaceho reťazca, výrobe skladovania surovín, automobilových komponentov, otvorených prístavných dvoroch a uzavretých dodávateľských reťazcoch – flexibilné a efektívne riešenie na zvýšenie hustoty skladovania na meter štvorcový a zníženie celkových nákladov na skladovanie a logistiku.
Predstavte si sklad na konci smeny: palety s hotovým tovarom čakajúce v prijímacom priestore, ...
Prečítajte si viacKeď vysokozdvižný vozík zhodí plnú paletu na nosník regálu, konštrukcia dostane viac než len s...
Prečítajte si viacSpoločnosť Anhui Huijian Intelligent Equipment Co., Ltd. nedávno privítala delegáciu zástupcov ne...
Prečítajte si viacPrečo sú stojany na formy základným nástrojom pracovného toku V akomkoľvek výrobnom pros...

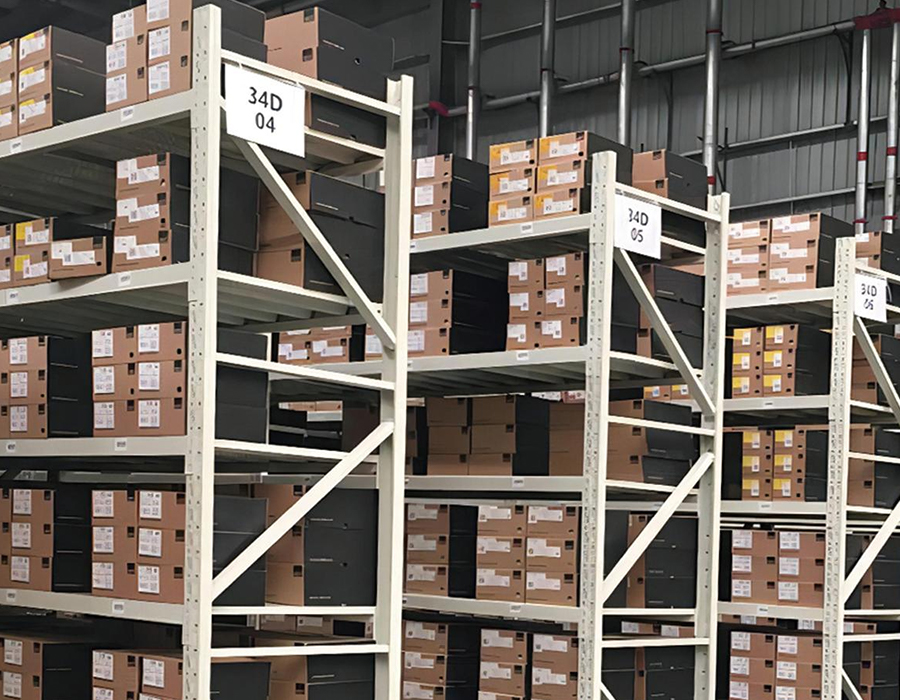

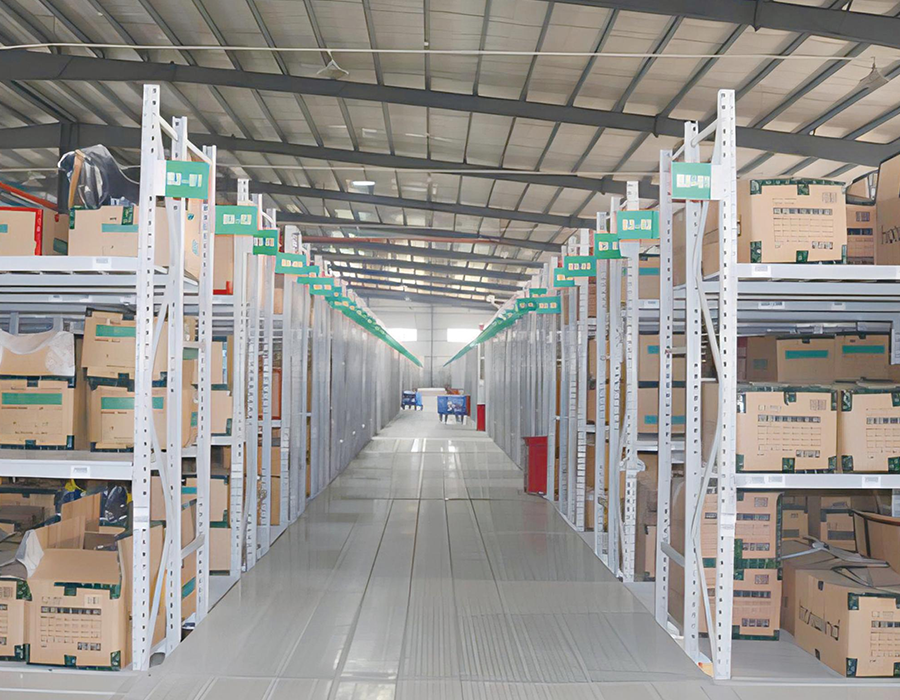

Prečítajte si viacČo sú ľahké bezskrutkové regály? Ľahké bezskrutkové police je typ úložného regálu, ktorý...
Prečítajte si viacSkladací mechanizmus v skladové stohovacie regály — kde sa rohové stĺpiky horného stojana dosadajú do golierových objímok alebo prijímacích misk na spodnom stojane — sa javí ako mechanicky priamočiare, ale geometria tohto spojenia riadi tak bočnú stabilitu stohovaného stĺpika, ako aj praktický maximálny počet vrstiev, ktoré možno bezpečne dosiahnuť pri zaťažení. Hĺbka záberu stĺpika do objímky goliera je najkritickejším rozmerom: nedostatočná hĺbka záberu umožňuje, aby sa horný stojan kýval pri excentrickom zaťažení, zatiaľ čo nadmerná výška stĺpika nad golierom môže spôsobiť vybočenie stĺpika skôr, ako golier poskytne bočné obmedzenie.
Väčšina štandardných konštrukcií skladových kovových stohovacích regálov používa hĺbku záberu stĺpikov 50–80 mm, čo poskytuje primerané bočné obmedzenie pre dvoj- alebo trojvrstvové stohovanie pri rovnomerne rozloženom zaťažení. Ak sú však bremená umiestnené mimo stredu – bežný jav, keď sa skladujú nepravidelne tvarované diely, dlhé tyče alebo čiastočne naplnené kontajnery – excentrické zaťaženie generuje klopný moment, ktorému musí nákružok odolávať. Pri troch alebo štyroch úrovniach výšky momentové rameno od excentricity zaťaženia k najnižšiemu spojeniu goliera násobí bočnú silu na základni počtom výšok vrstiev, čo znamená, že excentricita, ktorá je štrukturálne nepodstatná na jednej vrstve, sa môže stať problémom stability na štyroch úrovniach s rovnakým zaťažením.
Rozhodujúcou konštrukčnou kontrolou pre viacvrstvové regálové stĺpy skladu nie je axiálna kompresná kapacita – oceľové stĺpiky sú takmer vždy adekvátne pri čistom stlačení – ale kombinovaná axiálna a ohybová interakcia v mieste záberu goliera, kde je stĺpik súčasne stlačený váhou nad a ohýbaný laterálnou zadržiavacou reakciou goliera. Výrobcovia, ktorí hodnotia svoje stohovacie regály len podľa statického axiálneho zaťaženia bez špecifikácie predpokladu excentricity alebo maximálneho počtu vrstiev pre dané zaťaženie, poskytujú neúplné špecifikácie. Kupujúci, ktorí prevádzkujú stohové regály na troch úrovniach alebo vyšších, by si mali vyžiadať údaje o kombinovanej interakcii zaťaženia, nie iba hodnotenie zaťaženia jednotlivých regálov.
Zvislé rohové stĺpiky z skladové kovové stohovacie regály sa vyrábajú v niekoľkých profiloch prierezu a výber medzi nimi ovplyvňuje nielen konštrukčné vlastnosti, ale aj konzistenciu goliera, odolnosť proti poškodeniu povrchu a jednoduchosť opravy po náraze. Tri najbežnejšie profily stĺpikov sú okrúhla rúrka, štvorcová rúrka a uhlová časť, pričom každý z nich má odlišné vlastnosti, vďaka ktorým sú viac alebo menej vhodné v závislosti od prevádzkového prostredia.
| Uverejniť profil | Štrukturálna účinnosť | Konzistencia goliera | Správanie pri poškodení nárazom | Typická aplikácia |
| Okrúhla trubica | Vysoká — rovnaká pevnosť vo všetkých smeroch | Vynikajúce — kruhová objímka je samostrediaca | Lokálne preliačiny bez globálnej straty sekcie | Odolné, vysokovrstvové stohovanie |
| Štvorcová trubica | Dobré — závislé od orientácie | Dobré – vyžaduje sa zarovnanie rohov | Poškodenie rohov výrazne znižuje prierez | Stredne zaťažené, štandardné použitie v sklade |
| Uhlový rez | Stredná — otvorená časť náchylná na krútenie | Stredný — citlivý na zarovnanie | Deformácia nohy bežná pri bočnom náraze | Ľahká, málo častá manipulácia |

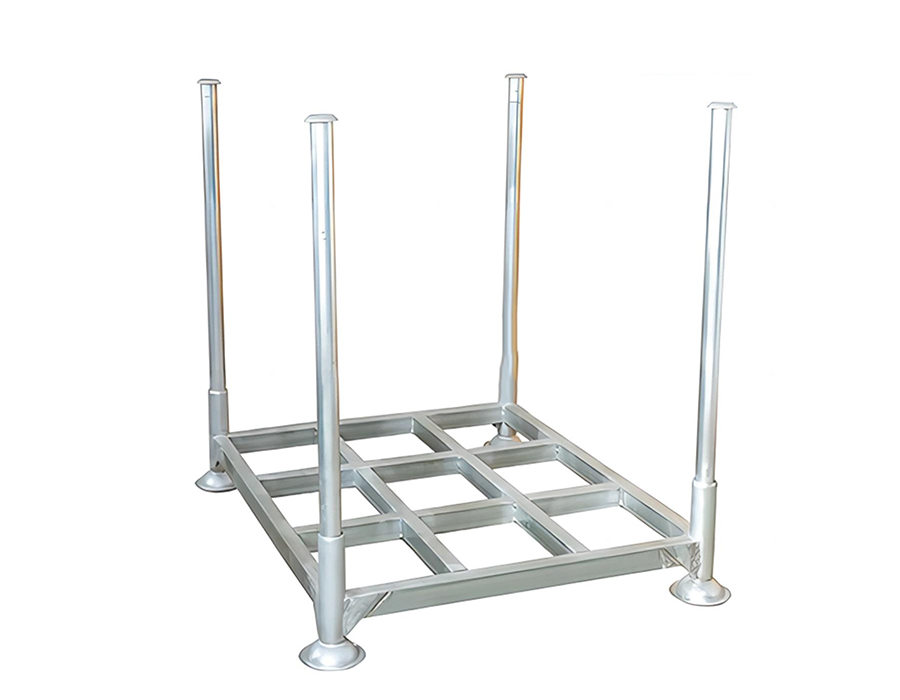

Stĺpiky s okrúhlou rúrou majú konštrukčnú výhodu, ktorá je často nedocenená: ich polárny moment zotrvačnosti je rovnaký vo všetkých bočných smeroch, čo znamená, že odolávajú ohybu rovnako, či už bočné zaťaženie prichádza spredu, zboku alebo diagonálne. Toto je obzvlášť dôležité v aplikáciách stohovaných regálov, kde je smer potenciálneho zaťaženia hrotu nepredvídateľný – vysokozdvižný vozík, ktorý tlačí stohovaný stĺp z akéhokoľvek uhla, narazí na rovnaký odpor bez ohľadu na smer priblíženia. Štvorcové rúrkové stĺpiky majú naopak vyšší odpor v ohybe okolo ich ťažiskových osí zarovnaných s čelnými plochami rúrok, ale nižší odpor okolo diagonálnej osi – smer, ktorý je najčastejšie zaťažovaný pri náraze šikmým vysokozdvižným vozíkom. Pre ťažkú prácu skladové oceľové stohovacie regály Pri prevádzke v rušnom prostredí vysokozdvižných vozíkov stĺpiky s okrúhlou rúrou neustále prekonávajú štvorcovú rúru v odolnosti voči nárazu napriek podobnej alebo nižšej hrúbke steny.
Plošina – horizontálna nosná platforma skladového stohovacieho regálu – sa vyrába v niekoľkých konfiguráciách, ktoré majú priamy vplyv na stabilitu produktu, rozloženie nákladu v rámci konštrukcie paluby a praktickosť nakladania a vykladania rôznych typov produktov. Výber nesprávnej konfigurácie dosky pre skladovaný produkt je častou príčinou poškodenia produktu, ťažkostí s manipuláciou a predčasného opotrebovania dosky, ktorému sa dá vyhnúť premyslenejším procesom špecifikácie.
Plochy zo zváraného drôteného pletiva poskytujú vetranie a viditeľnosť cez povrch paluby, vďaka čomu sú vhodné pre skladované produkty, ktoré profitujú z prúdenia vzduchu – automobilové diely podliehajúce kondenzácii, nádoby na potraviny vyžadujúce kontrolu bez rozloženia a komponenty, ktoré musia byť viditeľné pri overovaní zásob bez otvorenia regálu. Obmedzenie drôteného pletiva spočíva v tom, že nosnosť na jednotku plochy je nižšia ako u pevnej dosky pri ekvivalentnej hmotnosti materiálu a otvory pletiva môžu zachytiť vyčnievajúce upevňovacie prvky, káblové spojky alebo nepravidelný obal a spôsobiť poškodenie pri posúvaní alebo ťahaní bremien po povrchu. Priemer pletiva a veľkosť otvoru sa musia zhodovať s najmenšou súčiastkou alebo baliacim prvkom, ktorý bude pravdepodobne umiestnený na palube – otvor pletiva s rozmermi 50 mm × 50 mm je príliš veľký pre regály, v ktorých sú uložené diely v malých krabiciach, ktoré môžu čiastočne preniknúť do pletiva vlastnou váhou.
Pládne dosky, zvyčajne 3–6 mm za studena alebo za tepla valcovaná oceľ, poskytujú súvislú nosnú plochu, ktorá rozdeľuje sústredené zaťaženie z produktov s nepravidelným dnom efektívnejšie ako pletivo. Sú tou správnou voľbou na skladovanie produktov s malými rozmermi základne – valcových nádob, tvarovaných odliatkov alebo akéhokoľvek produktu, ktorý by spočíval len na jednom alebo dvoch drôtených pletivách namiesto toho, aby sa rozprestieral cez sieťovú mriežku. Praktickým obmedzením je hmotnosť: 1 200 mm × 1 000 mm masívna doska s hrúbkou 5 mm pridáva približne 47 kg k hmotnosti prázdneho regálu, ktorá sa rýchlo hromadí vo flotile skladových oceľových stohových regálov, s ktorými sa často manipuluje a premiestňujú sa.
Vlnité alebo rebrované oceľové dosky ponúkajú výhodu štrukturálnej účinnosti – profilovaná časť poskytuje výrazne vyšší odpor v ohybe ako plochá doska pri rovnakej hrúbke materiálu, čo umožňuje zvýšenie rozpätia dosky bez proporcionálneho zvýšenia vlastnej hmotnosti. Povrchové hrebene tiež poskytujú určitý stupeň bočného obmedzenia pre výrobky s plochým dnom, čím sa znižuje kĺzanie počas manipulácie. Obmedzením je čistenie: zvyšky produktu, mazivo a kontaminácia časticami sa hromadia v drážkach na palube a je ťažké ich dôkladne vyčistiť, takže vlnité dosky nie sú vhodné v prostrediach, ktoré prichádzajú do styku s potravinami alebo vo farmaceutických regulovaných skladovacích prostrediach, kde musí byť hygiena povrchu overiteľná.
Prázdne skladové kovové stohové regály predstavujú významnú výzvu v oblasti správy priestoru v zariadeniach, kde využitie regálov kolíše s výrobnými alebo skladovými cyklami. Úplná výrobná séria môže vyžadovať 500 stojanov v aktívnom používaní súčasne; medzi jednotlivými sériami musia byť tieto stojany skladované bez toho, aby zaberali priestor potrebný na iné operácie. Vnorenie – zbalenie regálu do kompaktnej konfigurácie, ktorá umožňuje uloženie viacerých prázdnych regálov na pôdorys jedného – je primárnym riešením, ale pomer vkladania a mechanizmus, ktorým sa vkladanie dosahuje, sa výrazne líšia medzi dizajnmi regálov a ovplyvňujú prevádzkovú efektivitu spôsobmi, ktoré ďaleko presahujú výpočet úložného priestoru.
Pomer vnorenia popisuje, koľko zložených prázdnych regálov zaberá vertikálny priestor jedného naloženého regálu. Pomer vkladania 4:1 znamená, že štyri prázdne regály sa stohujú do výšky jedného naloženého regálu, čím sa požiadavky na prázdny skladovací priestor znižujú na 25 % aktívneho skladovacieho priestoru. Dosiahnutie vysokého pomeru ukladania si vyžaduje, aby výška rohového stĺpika regálu nad povrchom paluby pri zložení bola minimalizovaná – v praxi to znamená, že stĺpiky sa musia počas ukladania buď sklopiť, oddeliť alebo klesnúť pod úroveň paluby. Konštrukcie so skladacími stĺpikmi dosahujú najvyššie pomery zasunutia (často 5:1 alebo 6:1), ale zavádzajú mechanickú zložitosť v bodoch závesov, ktoré sú náchylné na poškodenie v prostredí s nešetrným zaobchádzaním a vyžadujú kontrolu pred každým použitím, aby sa overilo, či sú západky stĺpov úplne zaistené.
Regály s pevnými stĺpikmi so skosenou geometriou stĺpika – kde má horná časť každého stĺpika o niečo menší priemer ako spodná časť, čo umožňuje stĺpikom horného prázdneho stojana zasunúť sa do objímok dolného stojana ďalej než pri zaťaženej prevádzke – dosahujú pomery zasunutia 3:1 až 4:1 bez mechanických skladacích komponentov. Táto konštrukčná jednoduchosť znižuje požiadavky na údržbu a eliminuje poruchový režim nezaisteného záhybu, ktorý má za následok zrútenie stĺpika počas nakladania. Kompromisom je nižší pomer vkladania ako pri skladacích dizajnoch a operácia vkladania, ktorá si vyžaduje starostlivé vertikálne zarovnanie počas stohovania, čo spomaľuje proces vkladania pri veľkých objemoch operácií konsolidácie prázdnych regálov.
V spoločnosti Huijian je náš rad skladových kovových stohových regálov navrhnutý pre viaceré konfigurácie vkladania s geometriou stĺpikov a rozmermi goliera vyvinutými prostredníctvom nášho vlastného R&D centra, aby sa optimalizoval pomer vkladania pre každú triedu zaťaženia – čím sa zaisťuje, že prázdny regálový sklad spotrebuje minimálny možný priestor na podlahe bez obetovania štrukturálnej spoľahlivosti záberu stĺpika pri stohovaní s nákladom.
Skladové oceľové stohovacie regály používané vo vonkajších odstavných priestoroch, prímorských logistických zariadeniach, prostrediach na spracovanie potravín alebo chemických skladoch čelia problémom s koróziou, ktoré samotné štandardné práškové lakovanie nedokáže spoľahlivo vyriešiť počas viacročnej životnosti. Pochopenie hierarchie dostupných povrchových úprav a podmienok, ktorými sa riadi ich výber, je nevyhnutné pre špecifikáciu stohových regálov, ktoré si zachovajú štrukturálnu integritu a vzhľad počas požadovanej doby prevádzky bez potreby predčasného pretierania alebo výmeny.
Účinnosť ochrany proti korózii povrchových úprav sa zvyčajne porovnáva pomocou skúšobných hodín soľnej hmly podľa normy ISO 9227, čo urýchľuje korózne prostredie, aby bolo možné porovnávať v časovom rámci testovania. Typické výkonnostné kritériá pre spracovanie stohovacích stojanov sú nasledovné:
Pre stohovacie regály, ktoré prechádzajú medzi vnútorným skladovaním a vonkajším umiestnením – bežný prevádzkový model v dodávateľských reťazcoch automobilového priemyslu a stavebných materiálov – predstavuje dvojvrstvový epoxidovo-polyesterový systém najpraktickejšiu špecifikáciu: zmysluplne lepšiu odolnosť proti korózii ako štandardný práškový náter, pri cene 25–35 % a plne opraviteľný kompatibilnými nátermi aplikovanými v teréne, keď dôjde k lokalizovanému poškodeniu.
Menovitá kapacita skladového stohového regálu je vypočítaná za predpokladu, že náklad je rovnomerne rozložený po povrchu paluby a že ťažisko nákladu je umiestnené v geometrickom strede regálu. V praxi sa oba predpoklady bežne porušujú – a štrukturálne dôsledky nerovnomerného zaťaženia v konfiguráciách stohovaných regálov sú závažnejšie, ako by boli pri rovnakej excentricite zaťaženia v jedinom stojane stojacom na podlahe, pretože excentricita je zosilnená výškou stohovaného stĺpa.
Zvážte stojan naložený oceľovými zvitkami alebo valcovými komponentmi, ktoré sa počas umiestňovania otáčajú na jednu stranu dosky – nie je to nezvyčajné, keď sú dosky mierne nerovnomerné alebo keď sú produkty položené pod uhlom. Odsadenie 200 mm nákladu 1 000 kg od osi plošiny generuje klopný moment 200 kg·m na úrovni plošiny. V jednovrstvovej konfigurácii tomuto momentu odoláva golierový spoj na základni a geometria vrecka vysokozdvižného vozíka. V trojvrstvovom stohu rovnaká 200 mm excentricita v hornej vrstve vytvára kumulatívnu bočnú silu na základni, ktorá je trikrát väčšia, a šírka stabilizačnej základne stojana – vzdialenosť medzi najkrajnejšími bodmi záberu goliera – sa nemusí proporcionálne zväčšiť. Praktickým výsledkom je, že postupy nakladania, ktoré sú vizuálne prijateľné a štrukturálne bezpečné pri jednovrstvovom použití, môžu vytvárať skutočné riziko nestability pri viacvrstvovom stohovaní.
Zariadenia prevádzkujúce skladové oceľové stohovacie regály vo vysokovrstvových konfiguráciách by mali implementovať explicitné protokoly nakladania, ktoré riešia disciplínu centrovania, a nie spoliehať sa na operátorov, ktorí intuitívne pochopia dôsledky stability mimostredového nakladania vo výške. Praktické prvky protokolu zahŕňajú maľované alebo zvárané značky stredovej čiary na povrchu paluby, značky maximálneho povoleného presahu na okrajoch paluby a jasný limit maximálnej excentricity vyjadrený v milimetroch, a nie všeobecný pokyn na „centrálne zaťaženie“ – termín, ktorý rôzni operátori interpretujú odlišne.
Vstupné vrecká pre vysokozdvižný vozík na základnom ráme skladového kovového stohového regálu sú styčným bodom medzi regálovým systémom a každým zariadením na manipuláciu s materiálom v zariadení – ich dizajn sa však často považuje za rozmerový dodatočný nápad, a nie za konštruovaný komponent s vlastnými funkčnými požiadavkami. Šírka vrecka, hĺbka, vstupná geometria a štrukturálne spojenie medzi rúrkou vrecka a základným rámom majú merateľné účinky na čas manipulačného cyklu, mieru poškodenia regálu a konzistentnosť záberu vidlíc v rámci zmiešanej flotily vysokozdvižných vozíkov.
Šírka vstupu do vrecka na vidlicu je zvyčajne špecifikovaná na 160 mm alebo 185 mm, čo zodpovedá dvom najbežnejším štandardným šírkam vidlíc, ktoré sa používajú vo flotilách protizávaží a retrakov. Šírka vrecka 160 mm akceptuje 150 mm štandardné vidlice s 5 mm vôľou na stranu – postačujúce pre zarovnaný vstup, ale neposkytuje žiadnu toleranciu pre bočné polohovanie vidlice alebo pre malé odchýlky šírky medzi pármi vidlíc rovnakej nominálnej špecifikácie. Zväčšenie šírky vrecka na 185 mm pridáva vôľu 12,5 mm na stranu, čím sa zmysluplne znižuje presnosť potrebná na vstup vidlíc a znižuje sa frekvencia nárazov do vrecka v dôsledku nesprávneho vstupu o 50 – 70 % v zariadeniach so zmiešaným vozovým parkom vysokozdvižných vozíkov. Štrukturálny postih širšieho vrecka je zanedbateľný; prevádzkový prínos v znížení poškodenia stojana je významný.
Geometria skosenia vstupu do vrecka — uhol, pod ktorým je vstup do vrecka vyrezaný alebo vytvorený — ovplyvňuje, ako sa hrot vidlice dotkne vrecka počas vstupu. Štvorcový otvor vrecka bez skosenia sústreďuje nárazovú silu z nesprávne nastavenej vidlice do jedného bodu v rohu okraja vrecka, čo spôsobuje progresívnu deformáciu a roztrhnutie steny rúrky vrecka. 30–45 stupňové skosenie na vonkajšej strane vstupu do vrecka rozdeľuje silu nárazu cez dlhšiu líniu kontaktu a odkláňa hrot vidlice do vrecka a nie do steny rúrky. Tento jednoduchý výrobný detail predlžuje životnosť vysoko používaných vreciek v rušnom prostredí vysokozdvižných vozíkov o faktor dva až tri bez zvýšenia nákladov na materiál – vyžaduje si to len sekundárne tvarovanie alebo rezanie na vstupe do vrecka počas výroby.
Naše skladové oceľové stohovacie regály sa vyrábajú na šiestich vyhradených výrobných linkách v našom závode v Guangde s rozlohou 58 000 metrov štvorcových, kde je geometria vstupu do vrecka štandardizovaná s profilmi úplného skosenia ako predvolená výroba – nie možnosť upgradu – pretože dlhodobé zníženie miery poškodenia na poli z tohto detailu viac ako ospravedlňuje ďalší výrobný krok vo veľkom meradle.
Flotila skladových stohových regálov v aktívnom priemyselnom využití je znehodnocujúci sa majetok, ktorý počas svojej životnosti hromadí škody spôsobené manipuláciou, preťažením a environmentálnym vystavením. Na rozdiel od pevných regálových systémov, kde je poškodenie viditeľné na definovanom mieste, stohovacie regály sa pohybujú medzi zariadeniami, zákazníkmi a výrobnými oblasťami – rozdeľujú škody vo vozovom parku spôsobmi, ktoré sťažujú sledovanie stavu bez systematického prístupu riadenia. Zariadenia prevádzkujúce flotily s viac ako 50 regálmi, ktoré nemajú formálne protokoly o sledovaní a kontrole, bežne zisťujú značnú časť ich vozového parku v podštandardnom stave iba vtedy, keď si incident pri manipulácii alebo audit vynúti fyzickú kontrolu.
Efektívny systém správy vozového parku stohových stojanov rieši tri odlišné prevádzkové požiadavky: identifikácia jednotlivých stojanov, pravidelná kontrola stavu a kritériá rozhodovania o vyradení. Individuálna identifikácia vyžaduje, aby každý stojan niesol jedinečný identifikátor – buď vyrazený kovový štítok, laserom označený kód na základnom ráme alebo vložený RFID čip – ktorý spája fyzický stojan so záznamom o údržbe v sledovacom systéme. Štítky s čiarovým kódom sú najmenej odolnou možnosťou v prostredí priemyselných regálov; delaminujú sa opakovaným čistením, kontaktom s vidlicou a vonkajším UV žiarením v priebehu 12–24 mesiacov. Vyrazené alebo laserom označené identifikátory na samotnej oceľovej konštrukcii sú trvalé a mali by byť štandardne špecifikované na každom rackovom parku určenom na viacročnú prevádzku.
Kritériá inšpekcie skladových kovových stohových regálov by mali byť prispôsobené špecifickým režimom poškodenia relevantným pre každý typ regálu a prevádzkové prostredie, ale protokol základnej kontroly by mal v definovaných intervaloch riešiť nasledujúce podmienky:
Kritériá odchodu do dôchodku by mali byť vyjadrené ako konkrétne merateľné prahové hodnoty, a nie ako opis subjektívnych podmienok. Politika vyraďovania z regálov, ktorá uvádza „odísť do dôchodku, keď je značne poškodený“, vytvára nekonzistentné rozhodnutia medzi inšpektormi; ten, ktorý hovorí, že „ustúpiť, keď oblúk stĺpika presiahne 5 mm na 500 mm, keď objímka goliera nemôže dosiahnuť minimálne 40 mm záber stĺpika, alebo keď akákoľvek trhlina vo zvare presiahne dĺžku 10 mm“, vytvára konzistentné, kontrolovateľné rozhodnutia, ktoré môžu zamestnanci so základným školením aplikovať jednotne v rámci veľkého vozového parku.
