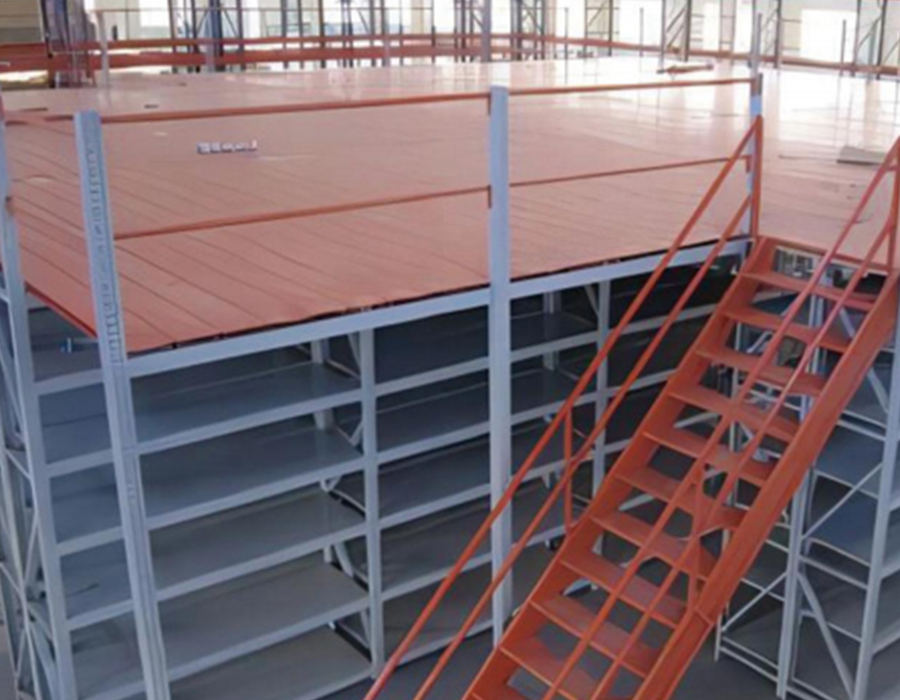

Ako by mali jasné výškové obmedzenia riadiť každé rozhodnutie o medziposchodových regáloch

Svetlá vnútorná výška – použiteľný vertikálny rozmer od dokončenej podlahy po najnižšiu prekážku nad ňou – je jediným najviac obmedzujúcim parametrom v akomkoľvek medziposchodové regály systémový projekt, ale často sa meria iba v jednom alebo dvoch bodoch v budove, a nie je systematicky mapovaný v rámci celej plochy inštalácie. Strešné konštrukcie, vzduchotechnické potrubie, protipožiarne potrubie, osvetľovacie telesá a nosníky žeriavovej dráhy vytvárajú lokálne obmedzenia výšky, ktoré môžu klesnúť pod nominálnu svetlú výšku uvedenú v špecifikácii budovy. Inštalácia policového systému skladovej medziposchodovej oceľovej plošiny bez komplexného prieskumu prekážok nad hlavou bežne vedie k štrukturálnym konfliktom objaveným až počas inštalácie, čo si vyžaduje nákladné presmerovanie nosníkov alebo zníženie výšky medziposchodia.

Výpočet minimálnej svetlej výšky pre dvojposchodie medziposchodové regály system musí súčasne spĺňať všetky nasledujúce požiadavky: svetlú výšku požadovanú na prízemí pod medziposchodím (zvyčajne 2 400 – 2 700 mm pre prístup personálu so zariadením na manipuláciu s materiálom); konštrukčná hĺbka samotnej medziposchodovej paluby vrátane primárnych nosníkov, sekundárnych nosníkov a palubovky (zvyčajne 250–450 mm v závislosti od rozpätia a zaťaženia); požadovaná svetlá výška na úrovni medziposchodia (opäť minimálne 2 400 – 2 700 mm, viac, ak budú nad medziposchodím inštalované regály alebo vysoké policové jednotky); a požiadavky na protipožiarnu vzdialenosť, ktoré v mnohých jurisdikciách nariaďujú minimálnu medzeru medzi hornou časťou úložného priestoru a deflektormi postrekovačov 450 – 600 mm. Pridaním týchto vrstiev sa často získa minimálna svetlá výška budovy 6,5 – 7,5 m pre funkčný dvojúrovňový mezanínový regálový systém, ktorý eliminuje mnohé staršie skladové budovy bez výrazných stavebných úprav.

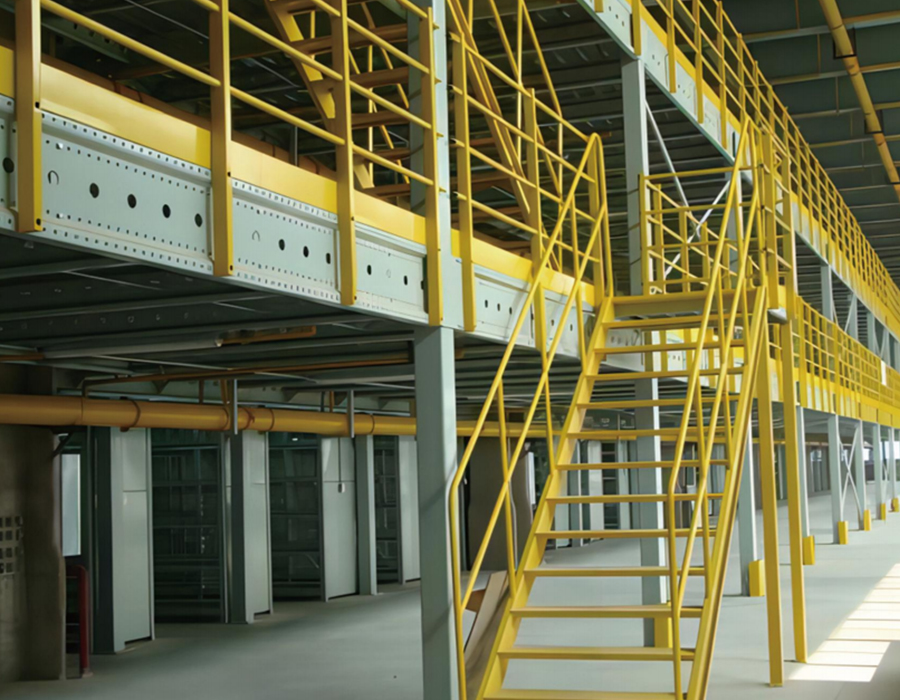

Tam, kde je výška budovy hraničná, je primárnou pákou zníženie konštrukčnej hĺbky medziposchodia. Prechod z konvenčnej primárnej konštrukcie s I-nosníkom na komôrkové nosníky – oceľové nosníky s kruhovými alebo šesťhrannými otvormi v páse – umožňuje službám, ako sú sprinklerové rúry a elektrické vedenia, aby prechádzali cez pás nosníka a nie pod ním, čím sa obnoví 150–300 mm konštrukčnej hĺbky bez zníženia nosnosti nosníka. Táto jediná zmena dizajnu môže urobiť okrajovú budovu realizovateľnou pre inštaláciu celého medziposchodového regálového systému.

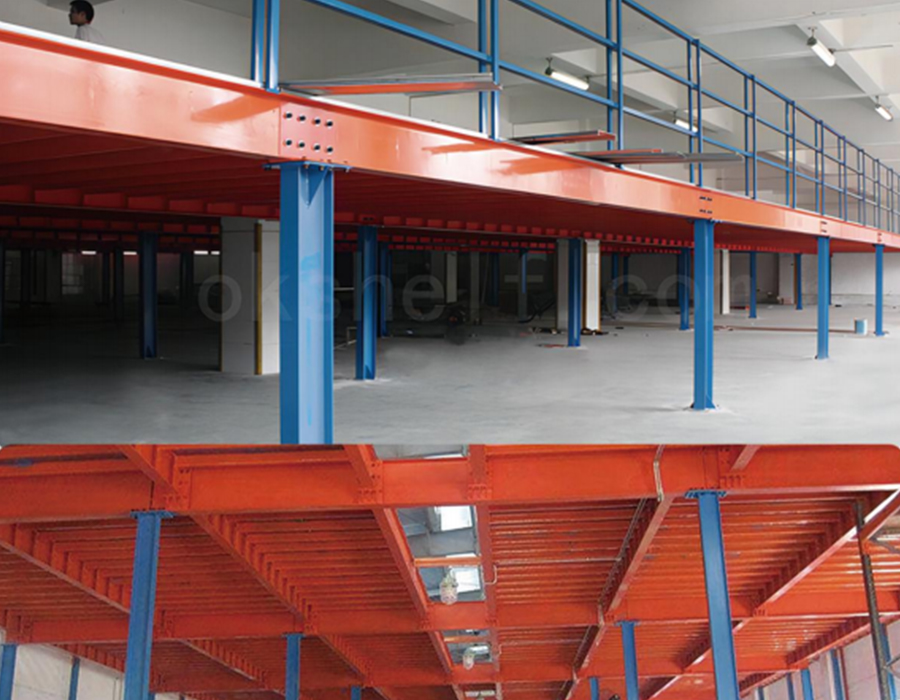

Rozloženie stĺpcovej mriežky a jej kaskádový efekt na prevádzky na prízemí

Stĺpový raster skladového medziposchodového policového systému nie je len štrukturálnou otázkou – je to územnoplánovacie rozhodnutie, ktoré trvalo formuje, ako môže byť prízemná plocha pod medziposchodím využitá počas životnosti inštalácie. Stĺpy umiestnené bez ohľadu na tok materiálu na prízemí, usporiadanie regálových uličiek alebo polomery otáčania zariadení vytvárajú prekážky, ktoré znižujú užitočnosť prízemia oveľa viac ako fyzická stopa samotných stĺpov.

Stĺp umiestnený v strede plánovanej uličky vysokozdvižného vozíka neblokuje len túto uličku – vynúti si premiestnenie uličky, ktoré môže stlačiť susedné skladovacie priestory, skrátiť dĺžku radu regálov alebo vytvoriť mŕtve zóny v geometrii rohov okolo stĺpa, ktoré sú príliš úzke pre štandardné paletové regály, ale príliš široké na to, aby zostali prázdne. Kumulatívny efekt zlého umiestnenia stĺpov v zóne na prízemí môže znížiť použiteľné pozície regálov o 15–25 % v porovnaní s rozložením, kde bola mriežka stĺpov od začiatku koordinovaná s rozložením regálov.

Praktickým plánovacím prístupom je najskôr stanoviť rozloženie regálov a uličiek na prízemí, potom definovať mriežku medziposchodových stĺpov, aby sa zarovnali stredové čiary stĺpov so zvislými radmi regálov, a nie so stredmi regálových uličiek. To znamená, že stĺpy padajú skôr medzi skladovacie miesta než do uličiek, čím sa minimalizuje prevádzkový vplyv. Vo väčšine štandardných konfigurácií paletových regálov so šírkou poľa 2 700 mm a uličkami so šírkou 3 500 mm je použiteľný stĺpový raster približne 5 400 mm (šírky dvoch polí) v smere skladovania a 8 000 – 10 000 mm v smere uličky. Mriežky širšie ako 10 000 mm si začínajú vyžadovať výrazne hlbšie primárne nosníky na kontrolu vychýlenia pri zaťažení medziposchodia, čím sa zväčšuje konštrukčná hĺbka a spotrebuje sa svetlá výška.

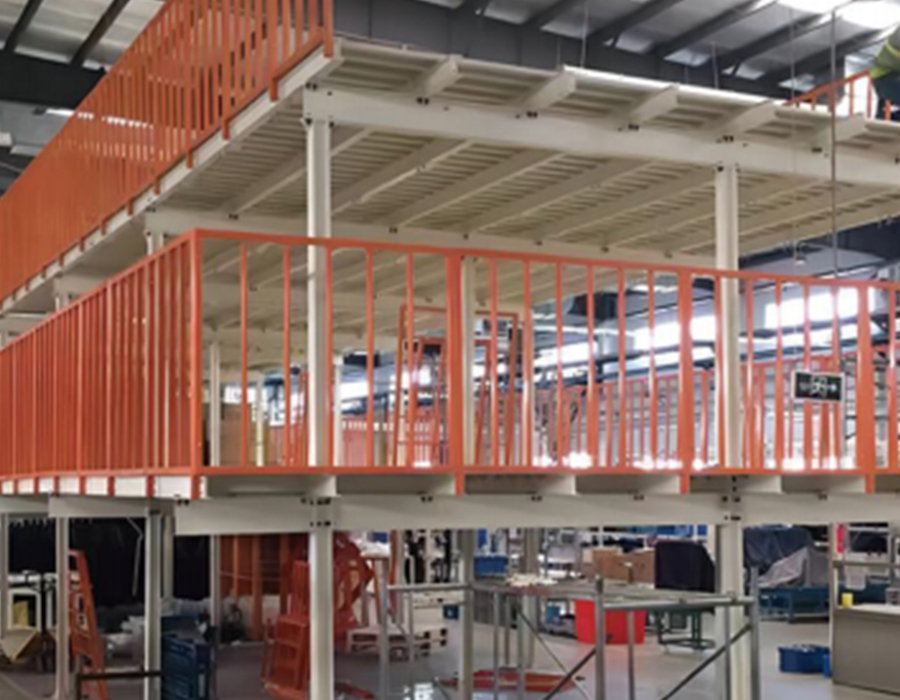

Výber terasového materiálu: Štrukturálne a prevádzkové kompromisy medzi bežnými možnosťami

Terasová vrstva a regálový systém na medziposchodí — povrch, ktorý sedí na konštrukcii sekundárneho trámu a tvorí použiteľnú platformu — je špecifikovaný v niekoľkých konkurenčných materiáloch, z ktorých každý má odlišné štrukturálne, prevádzkové a údržbové charakteristiky. Voľba je zriedka jednoduchá, pretože riadiace požiadavky sa líšia medzi povrchom medziposchodia (kde sa pohybuje personál a vybavenie) a akýmikoľvek regálovými policami inštalovanými nad ním (ktoré si vyžadujú rovnú základňu na rozloženie zaťaženia).

Drevotriesková doska spájaná živicou je najbežnejšou špecifikáciou podlahovej krytiny v medziposchodových regálových systémoch určených na ručné vychystávanie, najmä preto, že jej hrubý prierez rozdeľuje bodové zaťaženie od základov regálových nôh na širšiu kontaktnú plochu a poskytuje tichú, nekĺzavú pochôdznu plochu. Kritickou požiadavkou inštalácie je, že panely RBPB musia byť plne podopreté pozdĺž všetkých štyroch hrán – nepodporované rozpätie medzi sekundárnymi nosníkmi v strede panelu spôsobuje progresívnu delamináciu pri opakovanom dynamickom zaťažení. V prostrediach s akoukoľvek vlhkosťou – vrátane predsiení chladiarenských skladov s vysokou vlhkosťou a nakladacích priestorov – je vhodnou špecifikáciou fenolový RBPB alebo oceľový plech, pretože štandardný RBPB napučiava na okrajoch a stráca štrukturálnu integritu v priebehu 12–18 mesiacov pravidelného kontaktu s vlhkosťou.

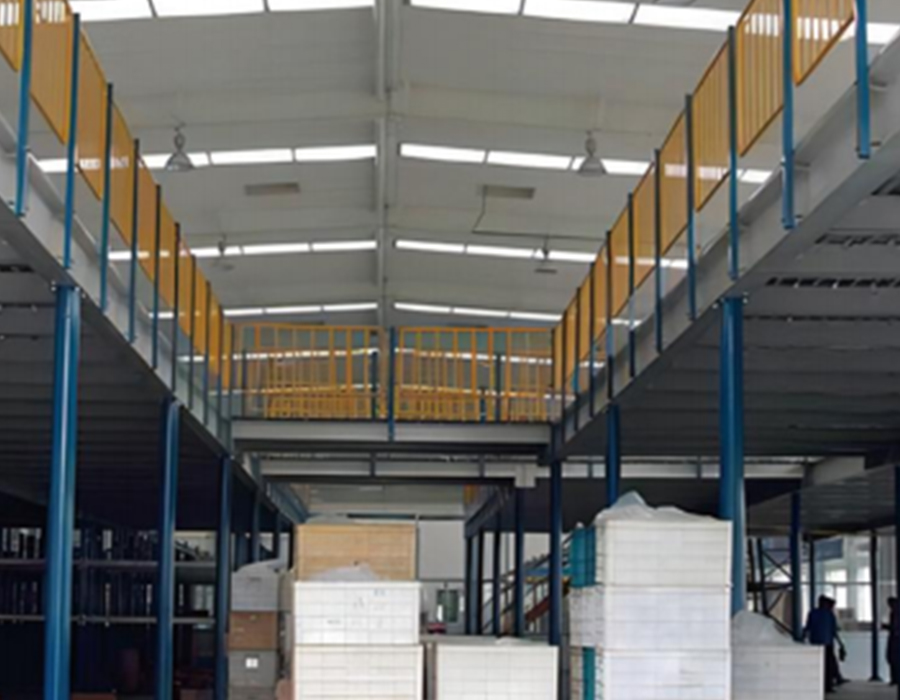

Požiadavky na požiarne oddelenie a ako ovplyvňujú rozloženie medziposchodových políc

Skladový mezanínový oceľový regálový systém zásadne mení profil rizika požiaru budovy, v ktorej sa nachádza, a požiadavky požiarneho úradu na oddelenie, potlačenie a únik sú často najviac obmedzujúcimi regulačnými faktormi pri navrhovaní mezanínov – viac ako konštrukčné zaťaženie alebo výška budovy v mnohých projektoch. Pochopenie týchto požiadaviek pred dokončením návrhu dispozičného riešenia zabráni scenáru, keď si štrukturálne spoľahlivý mezanínový dizajn vyžaduje veľkú rekonfiguráciu na dosiahnutie požiarnej zhody.

Hlavným problémom je, že medziposchodie vytvára pod sebou uzavretý priestor, ktorý sa správa ako samostatný požiarny úsek bez ohľadu na to, či je fyzicky ohradený stenami. Väčšina stavebných predpisov a výkladov protipožiarnych úradov zaobchádza so spodnou stranou medziposchodia ako so stropom, ktorý musí byť buď protipožiarny podľa špecifikovaného štandardu, alebo musí byť pod ním vybavený postrekovačom, ako keby to bola uzavretá miestnosť. V praxi to znamená, že inštalácia medziposchodového regálového systému v budove s existujúcim postrekovacím systémom na úrovni strechy takmer vždy vyžaduje dodatočné postrekovacie hlavice inštalované v medziposchodovom priestore a často vyžaduje ďalšiu vrstvu postrekovačov na alebo tesne pod povrchom medziposchodia na ochranu podlahy nad ním.

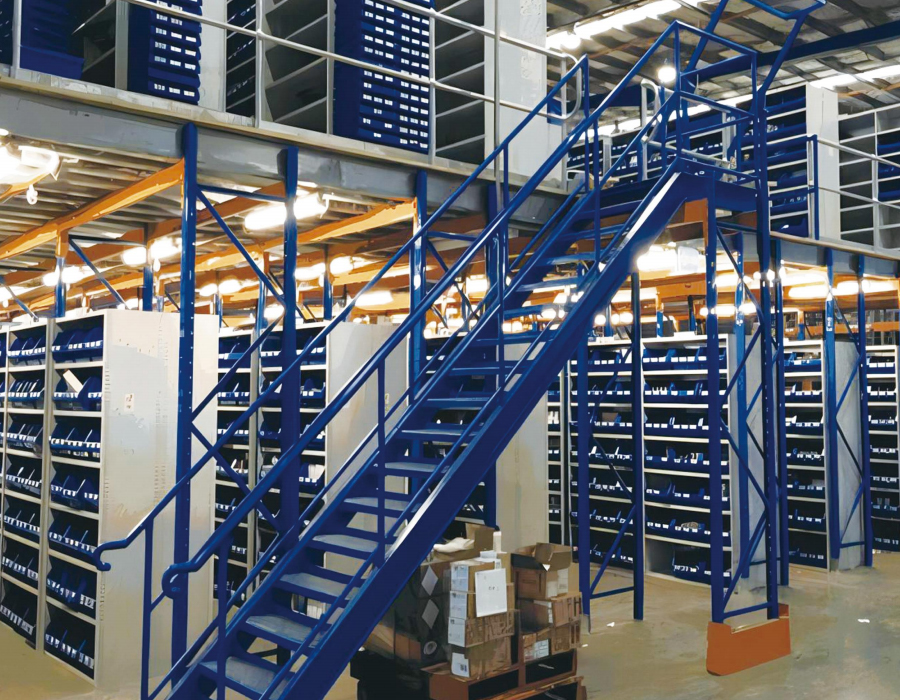

Požiadavky na výstup ukladajú ďalšie obmedzenia usporiadania. Väčšina protipožiarnych predpisov vyžaduje dva nezávislé spôsoby úniku z akéhokoľvek medziposchodia, kde sa pravidelne nachádza personál, s maximálnou vzdialenosťou na schodisko 18–45 metrov v závislosti od jurisdikcie a klasifikácie obsadenosti. Pri veľkých medziposchodových regálových inštaláciách to často vyžaduje dve schodiská umiestnené tak, aby slúžili na opačných koncoch plošiny, čo zaberá plochu medziposchodia a vyžaduje zodpovedajúce otvory v štruktúre medziposchodia, ktoré musia byť orámované a chránené okrajmi. Plánovanie umiestnení schodísk ako dodatočný nápad – po dokončení rozloženia regálov – pravidelne vedie k schodiskám, ktoré sú v rozpore s policami, alebo ktoré nemôžu dosiahnuť požadované pokrytie prepravnej vzdialenosti bez tretieho schodiska.

Špecifikácia živého zaťaženia pre medziposchodové regály: Čo v skutočnosti pokrýva hodnota dizajnu

Návrhové živé zaťaženie pre medziposchodový regálový systém – zvyčajne vyjadrené v kN/m² alebo tonách na meter štvorcový – je špecifikácia najvýraznejšie uvedená v návrhoch dodávateľov, no zároveň je to údaj, ktorý si kupujúci najčastejšie nesprávne vykladajú. Menovité zaťaženie je predpoklad rovnomerne rozloženého zaťaženia (UDL) aplikovaný na celú plochu medziposchodia na účely konštrukčného návrhu. Nepredstavuje maximálne zaťaženie, ktoré je možné umiestniť na ktorýkoľvek jednotlivý bod, a neberie do úvahy dynamické účinky pohybujúceho sa zariadenia alebo sústredené zaťaženie od základov regálových nôh.

Medziposchodie navrhnuté na 5 kN/m² (približne 500 kg na meter štvorcový) neznamená, že každý meter štvorcový môže súčasne uniesť 500 kg regálov plus 500 kg produktu – údaj 5 kN/m² je kombinovaný príspevok pre konštrukciu, skladovanie a obsadenosť. Okrem toho, rozloženie predpokladané vo výpočte UDL je rovnomerné, ale regálové systémy koncentrujú zaťaženie na základné body nôh. Štandardná policová polica s dlhým rozpätím s pôdorysom 2 400 mm × 600 mm a kapacitou 1 500 kg sa sústreďuje na štyri kontakty základnej dosky, z ktorých každý má kontaktnú plochu asi 60 mm × 60 mm. Lokalizovaný podlahový tlak v každom kontaktnom bode môže byť desať až pätnásťnásobok nominálnej UDL, čo znamená, že podlahová krytina a sekundárna nosníková konštrukcia musia byť skontrolované na lokálne prerazenie a ohyb pri sústredenom zaťažení ako doplnok ku globálnej kontrole UDL.

V Huijian sú naše návrhy medziposchodových regálových systémov vyvinuté prostredníctvom nášho špecializovaného centra výskumu a vývoja so štrukturálnymi výpočtami, ktoré explicitne riešia globálne zaťaženie UDL aj lokalizované bodové zaťaženie nôh – kombináciu, ktorá odráža, ako medziposchodia skutočne fungujú v prevádzke, a nie to, ako sa zobrazujú na jednoduchom hárku so špecifikáciou nosnosti.

Integrácia vertikálnych dopravníkov a nákladných výťahov do konštrukcie medziposchodového regálového systému

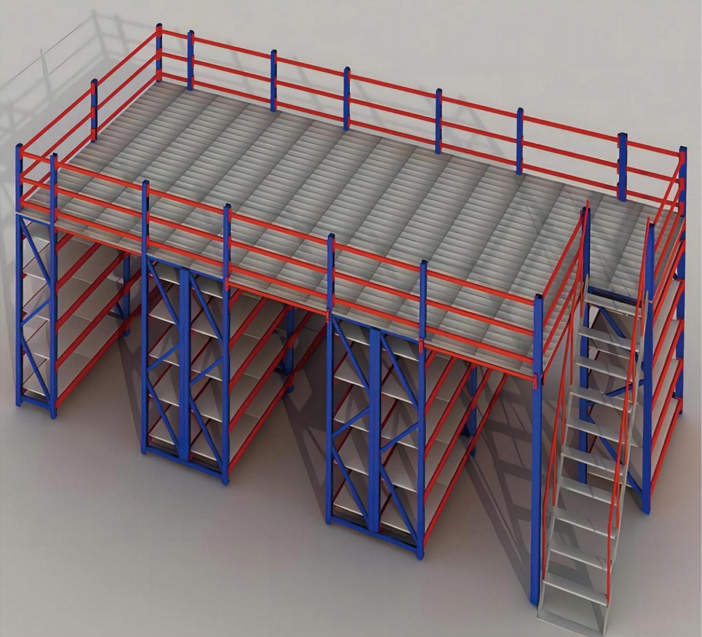

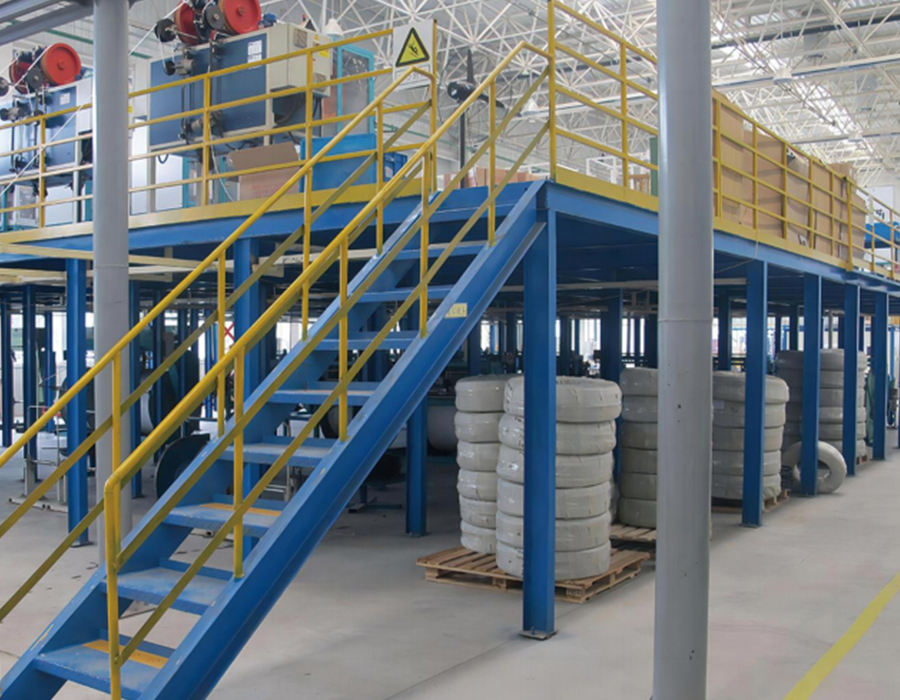

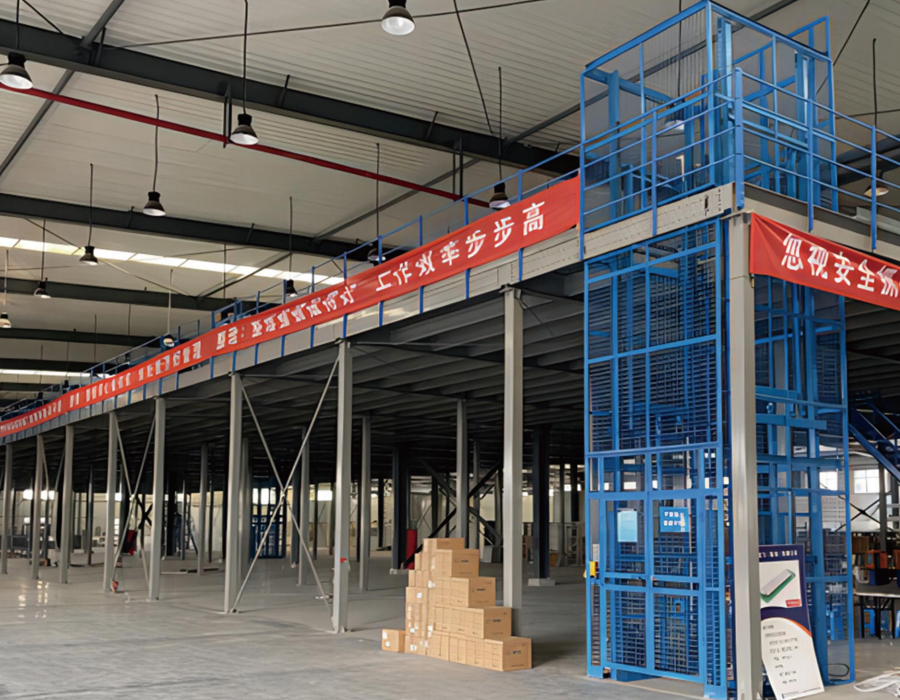

Mezanínový regálový systém, ktorý sa pri vertikálnom pohybe tovaru spolieha výlučne na schodiská, sa stáva prekážkou produktivity, keď sa zvyšuje priepustnosť. Integrácia vertikálnych dopravníkov, nákladných výťahov alebo paletových výťahov do medziposchodovej konštrukcie je konštrukčná úvaha, ktorú je potrebné riešiť vo fáze plánovania dispozície – dodatočné vybavenie týchto prvkov do dokončenej medziposchodovej inštalácie je podstatne zložitejšie a nákladnejšie ako ich začlenenie od začiatku.

Konštrukčný dôsledok nákladnej výťahovej šachty prechádzajúcej cez medziposchodie je ten, že otvor paluby musí byť úplne orámovaný štrukturálnymi vyžínacími nosníkmi schopnými presmerovať zaťaženie, ktoré by inak niesli prerušené sekundárne nosníky. Trimovacie lúče prenášajú tieto presmerované zaťaženia na najbližšie primárne lúče, ktoré musia byť dimenzované tak, aby uniesli dodatočnú prítokovú oblasť. V prípade veľkých zdvíhacích otvorov – paletový zdvihák s plošinou 1 200 mm × 1 200 mm vyžaduje otvor na palube s rozmermi približne 1 500 mm × 1 500 mm vrátane voľných priestorov – môže byť zaťaženie lúča vyžínača značné a môže vyžadovať ďalší medziposchodový stĺp vedľa otvoru, aby sa zabezpečila krátka dráha nákladu k základu.

Okrem štrukturálneho rámovania si rozhranie medzi výťahom a mezanínom vyžaduje osobitnú pozornosť v troch oblastiach:

• Tolerancia vyrovnávania: Nákladné výťahy a vertikálne dopravníky musia prísť na úroveň medziposchodia do ±5 mm od dokončeného povrchu paluby, aby sa zabezpečil hladký presun vozíkov a paliet. Štrukturálne vychýlenie medziposchodia pri zaťažení a sadanie základu výťahu v priebehu času môže spôsobiť, že plošina výťahu a plošina sa po inštalácii odchyľujú od zarovnania. Určenie nastaviteľných vyrovnávacích zariadení na mieste pristátia výťahu namiesto pevných prahových dosiek umožňuje prestavbu bez štrukturálnych úprav.
• Ochrana hrán pri otvore paluby: Otvor medziposchodia pre výťahovú šachtu predstavuje nebezpečenstvo pádu vždy, keď plošina výťahu nie je na úrovni medziposchodia. Uzamknuté bezpečnostné brány – brány, ktoré sa dajú otvoriť len vtedy, keď je plošina prítomná a vo vodorovnej polohe – sú správnou špecifikáciou pre akýkoľvek nákladný výťah používaný v medziposchodovom prostredí s obsluhou. Jednoduché reťazové zábrany alebo sklopné brány bez blokovania nie sú vo väčšine jurisdikcií dostatočné na zhodu s priemyselnými bezpečnostnými predpismi.
• Vibračná izolácia: Vertikálne dopravníky a vratné zdviháky generujú periodické vibrácie, ktoré sa cez ich montážnu štruktúru prenášajú do medziposchodového rámu. Bez izolačných držiakov medzi základňou dopravníka a medziposchodovou konštrukciou tieto vibrácie unavujú skrutkové spoje a môžu uvoľniť upevňovacie prvky políc v susedných poliach počas mesiacov nepretržitej prevádzky. Antivibračné držiaky alebo izolačné podložky na základnom ráme dopravníka by mali byť špecifikované ako štandard, nie ako voliteľná aktualizácia.

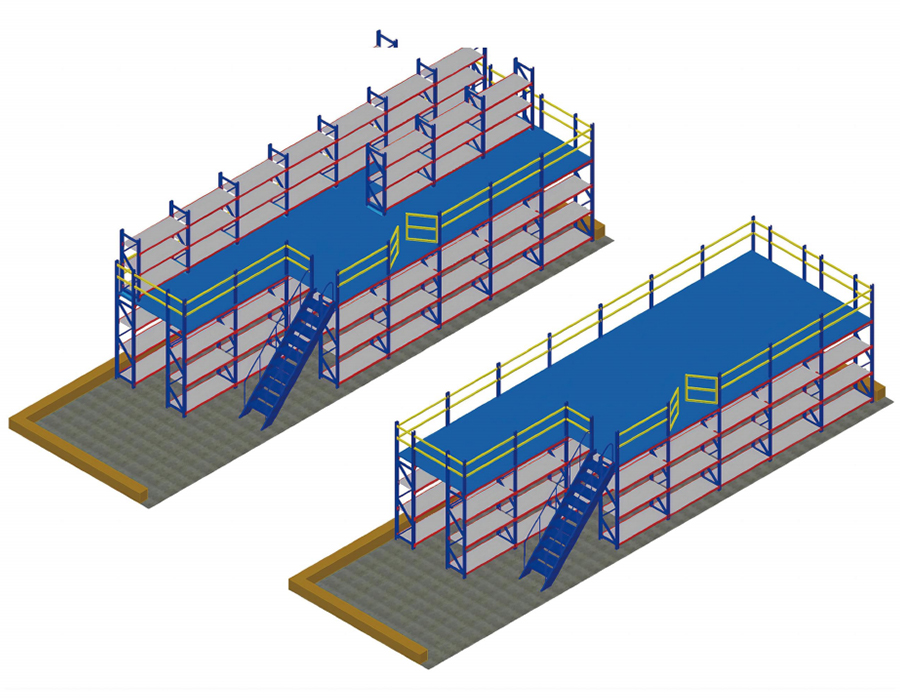

Modulárne verzus mezanínové konštrukcie vyrobené na mieru: kde je v skutočnosti rozdiel v nákladoch

Voľba medzi modulárnym medziposchodovým policovým systémom – postaveným zo štandardizovaných, vopred pripravených komponentov v pevných prírastkoch – a úplne na mieru vyrobenou konštrukciou je často koncipovaná ako priame porovnanie nákladov, v ktorom je modulárny lacnejší. Toto usporiadanie je presné v mnohých štandardných aplikáciách, ale zlyhá v špecifických podmienkach, kde obmedzenia modulárnych systémov generujú skryté náklady, ktoré sa objavia iba počas inštalácie alebo prevádzky, a nie v počiatočnej cenovej ponuke.

Modulárne mezanínové systémy dosahujú svoju nákladovú efektívnosť prostredníctvom štandardizovaných veľkostí stĺpov pri pevných prírastkoch výšky (zvyčajne 100 mm alebo 150 mm kroky), štandardizovaných rozpätí nosníkov s pevnými šírkami (zvyčajne 2 000 mm, 2 500 mm, 3 000 mm) a vopred pripravených spojovacích detailov, ktoré sa identicky opakujú naprieč konštrukciou. Táto štandardizácia dramaticky znižuje čas inžinierstva a náklady na výrobu pravouhlých medziposchodí v budovách s bežnými rozmermi. Porovnanie nákladov skutočne uprednostňuje modulárne systémy v týchto podmienkach o 20–35 % oproti ekvivalentným zákazkovým štruktúram.

Medzi podmienky, pri ktorých modulárne systémy strácajú svoju nákladovú výhodu, patria:

• Nepravidelná geometria budovy: Neobdĺžnikové medziposchodové stopy – tvary L, zrezané rohy, aby sa predišlo stĺpom, alebo medziposchodia, ktoré obchádzajú konštrukčné prvky – vyžadujú na mieru vyrezané nosníky a neštandardné spojovacie detaily, ktoré eliminujú efektivitu výroby modulárneho systému pri zachovaní obmedzení jeho pevných rozmerov.
• Vysoko koncentrované zaťaženie: Štandardné modulárne mezanínové komponenty sú skonštruované podľa špecifických UDL hodnotení. Ak regály alebo zariadenia vyžadujú koncentrované zaťaženie, ktoré si vyžaduje modernizované nosníky alebo dodatočné stĺpy v rámci štandardného modulu, modulárny systém musí byť lokálne upravený – čo často stojí viac ako začlenenie modernizácie do vlastného dizajnu od začiatku.
• Prísne výškové obmedzenia: Modulárne systémy ponúkajú obmedzenú schopnosť minimalizovať konštrukčnú hĺbku, pretože profily nosníkov sú fixované štandardným sortimentom. Zákazková výroba umožňuje optimalizáciu hĺbky lúča pomocou komôrkových trámov, prelamovaných trámov alebo neštandardných sekcií, ktoré obnovia 100–200 mm svetlej výšky v budovách s kritickou výškou.

náš skladové medziposchodové oceľové plošinové regály systémy sú dostupné v modulárnych aj plne skonštruovaných zákazníckych konfiguráciách, vyvinuté prostredníctvom nášho výskumného a vývojového centra s rozlohou 1 500 metrov štvorcových a vyrábané na šiestich vyhradených výrobných linkách – čo znamená, že konštrukčné riešenie môže byť presne prispôsobené geometrii budovy a požiadavkám na zaťaženie namiesto toho, aby bola budova nútená prispôsobiť sa štandardnej produktovej sieti.

Riadenie rozdielového vyrovnania medzi medziposchodovými stĺpmi a existujúcimi regálovými štruktúrami

V skladových priestoroch, kde je medziposchodový regálový systém inštalovaný v blízkosti alebo štrukturálne prepojený s existujúcimi vysokovýkonnými paletovými regálmi, je rozdielne usadzovanie medzi medziposchodovými stĺpmi a priľahlými regálovými stojanmi dlhodobým problémom prevádzkyschopnosti, ktorý sa pri plánovaní inštalácie len zriedka rieši. Obidva typy konštrukcií spôsobujú značné bodové zaťaženie podlahovej dosky skladu, ale robia to prostredníctvom rôznych oblastí základnej dosky, pri rôznych intenzitách zaťaženia a s rôznou históriou zaťaženia – podmienky, ktoré v priebehu času vytvárajú rôzne rýchlosti sadnutia.

Medziposchodové stĺpy zvyčajne spôsobujú vyššie trvalé bodové zaťaženie ako stojany paletových regálov – medziposchodový stĺp podopierajúci 40 – 60 ton podlahy, živé zaťaženie a regály nad ním generujú tlak na základnú dosku rádovo vyšší ako štandardné stojanové paletové regály pri rovnakej pôdorysnej ploche. Ak sú obe založené na rovnakej betónovej doske rovnakej hrúbky, medziposchodový stĺp spôsobí väčší priehyb dosky a dlhodobé dotvarovanie ako susedný stojanový stojan. V priebehu dvoch až piatich rokov môže toto rozdielne vyrovnanie spôsobiť relatívne vertikálne posunutie 5–15 mm medzi medziposchodovými stĺpmi a susednými radmi regálov – dostatočné na vyvolanie merateľného sklonu stojanov regálov, ktoré sú fyzicky spojené s medziposchodovou štruktúrou alebo sa o ňu opierajú, a na vytvorenie viditeľného sklonu na povrchu medziposchodia, ktorý ovplyvňuje stabilitu paliet a manipuláciu s kolesovým zariadením.

Správnym štrukturálnym prístupom je zaobchádzať s medziposchodím a akýmkoľvek priľahlým regálom ako so samostatnými štruktúrami so zámerným pohybovým spojom medzi nimi, bez ohľadu na to, ako blízko sú k sebe. Medziposchodové stĺpy by mali byť ukotvené k doske cez základové dosky dimenzované tak, aby obmedzili tlak na podlahu na úroveň zodpovedajúcu dlhodobej únosnosti dosky, nielen jej krátkodobej medze klzu. Tam, kde je známe, že doska je tenká alebo je stlačiteľná podložie, je zlepšenie terénu pod medziposchodovými stĺpmi – prostredníctvom zhutňovacej injektáže alebo inštalácie mikropilót – spoľahlivejším dlhodobým riešením ako pokusy o rozloženie záťaže medziposchodia len cez nadrozmerné základové dosky.
