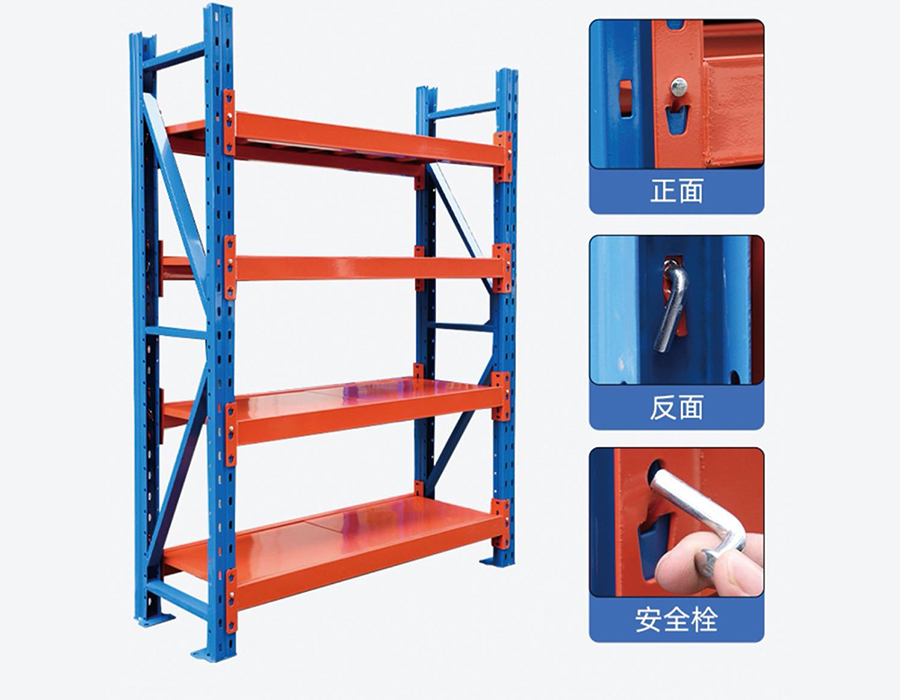

Stredne odolné bezskrutkové police (500 – 800 kg/vrstva)

Ako oceľový rozchod a tvar profilu definujú výkon stredne namáhaných políc

Stredne odolné bezskrutkové regály zaberá štrukturálne náročnú strednú cestu – musí zvládnuť zaťaženie na policu zvyčajne v rozsahu od 200 kg do 500 kg, pričom zostáva nákladovo efektívne a rekonfigurovateľné. Dve premenné, ktoré určujú, či jednotka skutočne spĺňa tieto hodnotenia, sú základný oceľový rozchod a geometria profilu nosníka valcovaného za studena. Tieto dva faktory sa vzájomne ovplyvňujú: hrubšie meradlo v plytkom C-profile bude horšie ako o niečo tenšie meradlo sformované do uzavretého alebo klobúkového profilu, pretože moment zotrvačnosti prierezu – nie hmotnosť suroviny – určuje odpor v ohybe.

V praxi sa nosníky pre stredné zaťaženie najčastejšie vyrábajú z ocele valcovanej za studena s hrúbkou 1,5 mm, 1,8 mm alebo 2,0 mm. Skok z 1,5 mm na 2,0 mm zvyšuje hmotnosť nosníka približne o 33 %, ale v kombinácii s optimalizovaným profilom klobúkovej časti sa nosnosť môže zvýšiť o 50–70 % pri ekvivalentných rozpätiach. To je dôvod, prečo dve policové jednotky s podobnou cenou, ale rozdielnou špecifikáciou, môžu v teréne fungovať veľmi odlišne. V spoločnosti Huijian sú naše profily nosníkov pre stredné zaťaženie skonštruované prostredníctvom nášho vlastného výskumného a vývojového centra, aby sa vyrovnala materiálová efektívnosť so štrukturálnym výkonom – rozdiel, ktorý sa prejaví, keď porovnáte krivky priehybu, a nie len hodnoty menovitého zaťaženia.

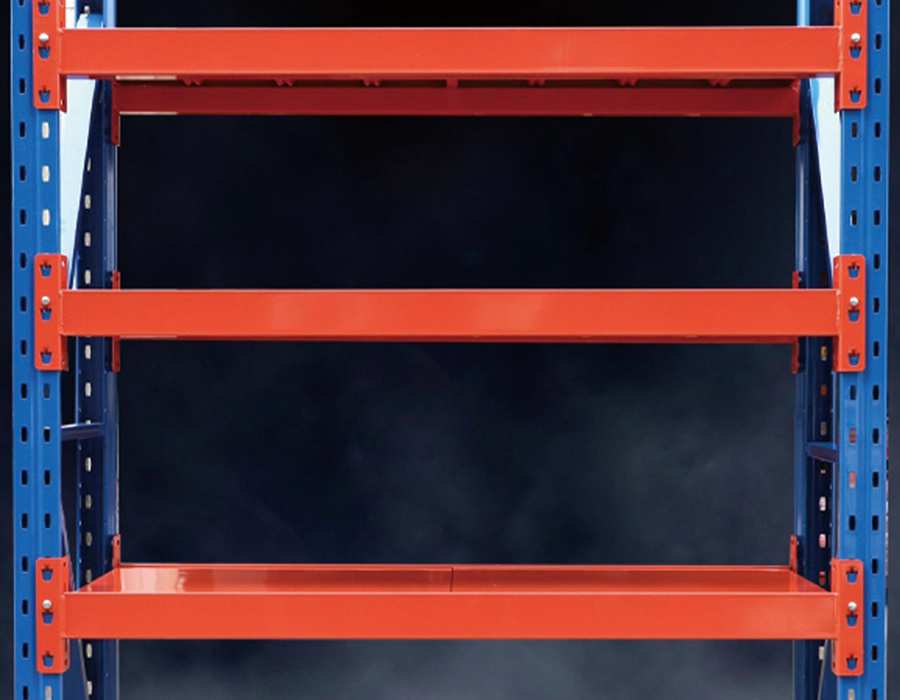

Štrukturálna logika za vzormi perforácie vzpriameného stĺpa

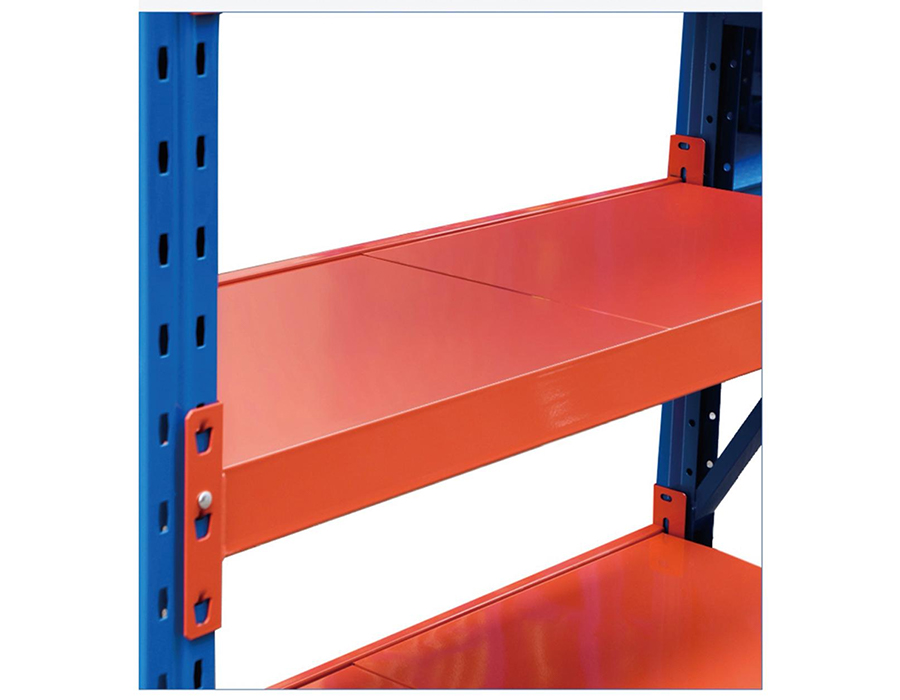

Štrbinový alebo perforovaný zvislý stĺpik je definujúcim prvkom bezskrutkových regálov, ale samotný vzor perforácie sa pri obstarávaní len zriedka kontroluje. Perforácie stĺpov plnia dve funkcie súčasne: poskytujú spojovacie body pre spojky nosníkov a zmenšujú čistý prierez stĺpa, čo priamo ovplyvňuje únosnosť v tlaku. Tieto dva ciele sú v napätí – viac perforačných štrbín znamená väčšiu flexibilitu, ale menšiu pevnosť stĺpika.

Stojany na stredné zaťaženie musia tento kompromis zvládnuť opatrne. Stĺp s rozstupom štrbín 50 mm po celej svojej výške bude mať výrazne nižší modul čistého prierezu ako stĺp s rozstupom 50 mm iba v strednej zóne a masívna oceľ v hornej a dolnej časti, kde koncentrácie tlakového napätia vrcholia. Vysokokvalitné stredne zaťažené stĺpy majú tiež reliéfne rebrá alebo pozdĺžne vystužovacie záhyby v stene stĺpa medzi radmi perforácie, ktoré obnovujú torznú tuhosť, ktorú štrbiny odstraňujú. Pri hodnotení zvislých stĺpov hľadajte skôr tieto výstužné prvky, než sa spoliehať len na uvedenú hrúbku.

Dôležitý je aj tvar prierezu stĺpca. Stojany so štvorcovými rúrkami ponúkajú vyvážený odpor v oboch horizontálnych osiach – užitočné v dvojradových konfiguráciách, kde bočné zaťaženie prichádza z dvoch smerov. Stojany s otvoreným chrbtom alebo s kanálom C šetria náklady na materiál, ale musia byť vystužené alebo spätne spojené agresívnejšie, aby sa zabránilo krúteniu pri excentrickom zaťažení. Pre stredne náročné aplikácie s nosnosťou políc nad 300 kg na úroveň sú vo všeobecnosti bezpečnejšou špecifikáciou stojany so štvorcovými rúrkami.

Hodnoty nosnosti: statické, dynamické a UDL – čo každý meria

Regálové produkty pre stredné zaťaženie sa predávajú s nosnosťou, ktorá nie je vždy u dodávateľov definovaná jednotne. Pre presnú špecifikáciu je nevyhnutné pochopiť, čo jednotlivé typy ratingov merajú.

V skutočných skladových scenároch sa predpoklad UDL takmer nikdy nenaplní. Kartóny naskladané na polici sa opierajú o svoje základné stopy – často pokrývajúce menej ako 60 % povrchu police – čo vytvára profil sústredeného zaťaženia výrazne horší, než predpovedá model UDL. Spoľahlivým pravidlom je použiť 0,7-násobný faktor zníženia na uvedenú kapacitu UDL, keď skladovaný tovar má základné stopy menšie ako polovica plochy regálu.

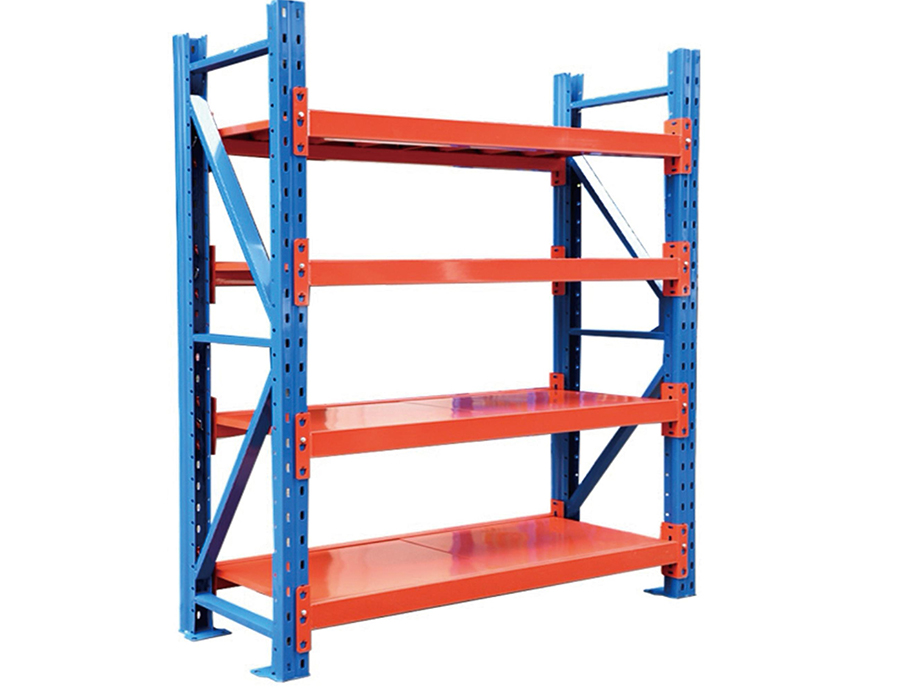

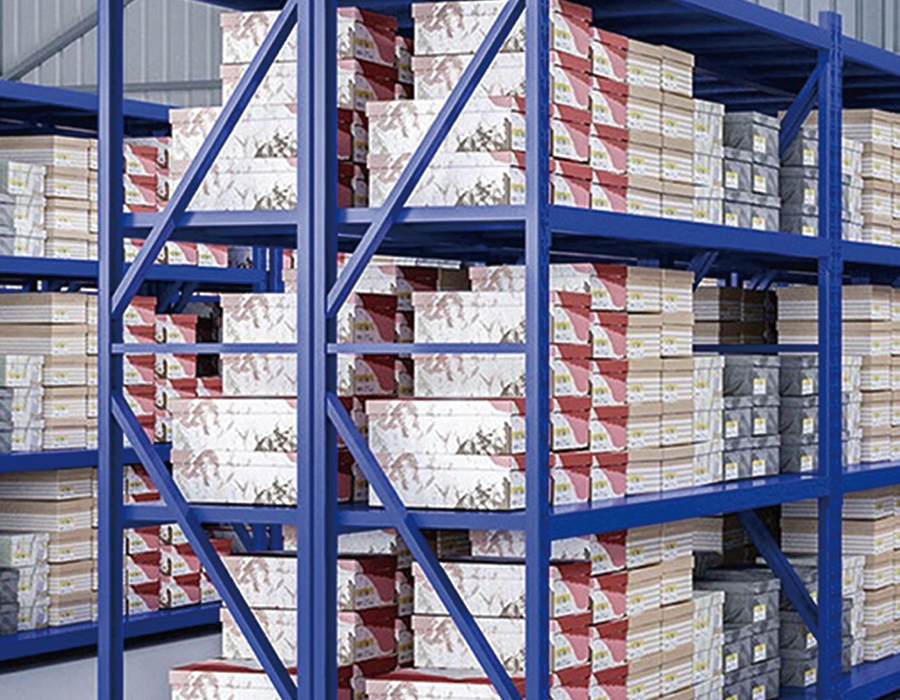

Konfigurácia vystuženia a jej vplyv na stabilitu systému vo výške

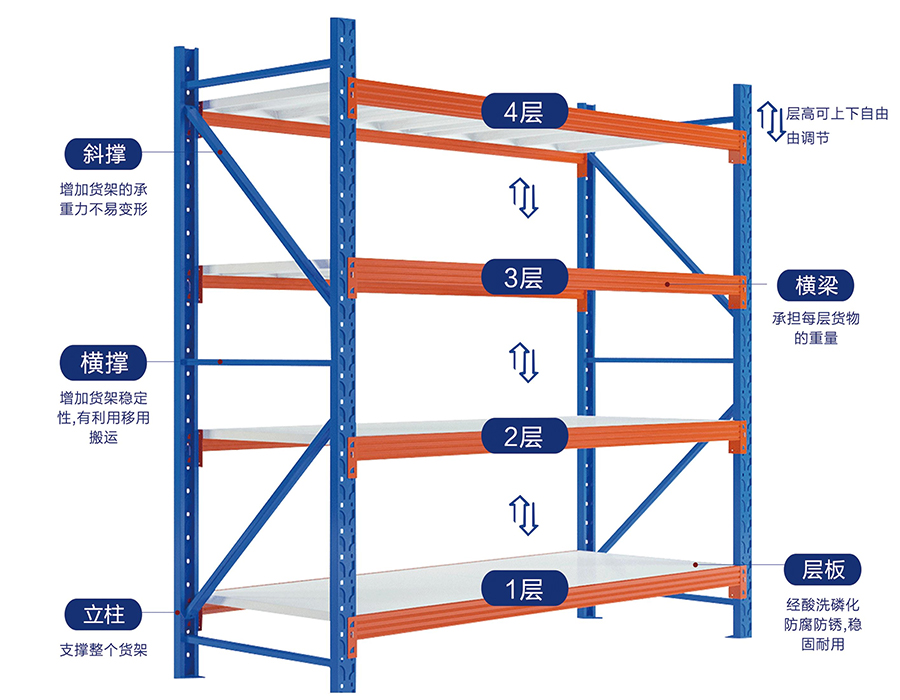

So stúpajúcou výškou regálov pre stredné zaťaženie – najmä nad 2,0 m – prechádza konfigurácia vystuženia z pohodlnosti na konštrukčnú nevyhnutnosť. Väčšina bezskrutkových policových systémov sa spolieha na diagonálne alebo horizontálne zadné výstužné panely, aby sa zabránilo zdvíhaniu, čo je tendencia rámu k paralelogramu pri horizontálnych silách, ako je bočné zaťaženie police, náhodné nárazy alebo seizmická aktivita.

Zadný panel vs. Cross-Brace Systems

Zadné panely – zvyčajne drôtené pletivo alebo perforované oceľové plechy, ktoré preklenujú celú zadnú stranu poľa – poskytujú nepretržité vystuženie a slúžia ako zadná zarážka, aby sa zabránilo vytlačeniu predmetov zo zadnej časti police. Pridávajú značnú odolnosť voči stúpaniu, pretože pôsobia ako šmyková membrána po celej výške poľa. Kompromisom je, že blokujú zadný prístup a zvyšujú hmotnosť, čo je dôležité pri konfiguráciách s obojstranným výberom. Systémy krížových výstuh využívajú dvojicu diagonálnych oceľových remienkov, ktoré vzadu tvoria vzor X. Sú ľahšie, umožňujú zadný prístup a ľahšie sa inštalujú, ale ich účinnosť vystuženia kriticky závisí od správneho napnutia – ochabnutá priečna vzpera neposkytuje takmer žiadny odpor pri navíjaní a je bežnou chybou inštalácie v teréne.

Vystuženie koncového rámu pri dlhých behoch

V regálových radoch presahujúcich šesť polí by mali byť medziľahlé výstužné rámy vložené do každého štvrtého alebo piateho poľa, aby sa zabránilo postupnému šíreniu regálov. Bez medziľahlých rámov sa môže bočná sila aplikovaná na jednom konci dlhého úseku prenášať cez spojenia medzi nosníkmi a zvislými nosníkmi a spôsobiť akumulovaný posun na vzdialenom konci – aj keď sa každé jednotlivé pole javí ako stabilné v izolácii. Toto je detail, ktorý náš technický tím v Huijian explicitne rieši v odporúčaniach rozloženia pre klientov, ktorí špecifikujú dlhé prevádzky v konfiguráciách s vysokými šachtami a stredným zaťažením.

Úvahy o kompatibilite pri miešaní komponentov regálov naprieč generáciami alebo dodávateľmi

Prevádzkovatelia skladov často čelia rozhodnutiu, či pridať nové policové polia k existujúcej inštalácii od iného dodávateľa, alebo integrovať komponenty zakúpené v rôznych rokoch, keď výrobca aktualizoval svoj produktový rad. Oba scenáre nesú riziká kompatibility, ktoré sú až do dňa inštalácie podhodnotené.

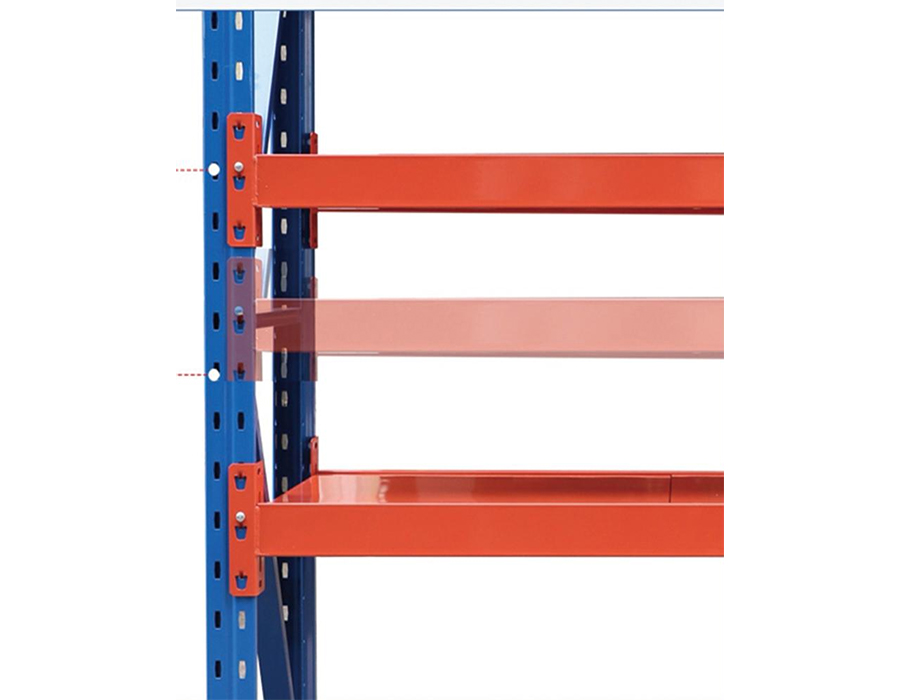

• Rozstup štrbín a geometria: Aj keď dva policové systémy propagujú stĺpiky s rozstupom 50 mm, skutočné rozmery štrbín – šírka, výška a hĺbka záberu háku – sa líšia podľa výrobcu. Konektor nosníka, ktorý sa javí ako správne usadený, môže mať o 2–3 mm menšiu hĺbku záberu, ako je zamýšľané, čo znižuje odpor proti vytiahnutiu pri zdvíhacích silách o neúmerne veľkú rezervu.
• Rozmery prierezu stĺpca: Stojany so štvorcovými rúrkami od rôznych výrobcov môžu mať menovité označenie 60 × 60 mm alebo 80 × 80 mm, ale líšia sa skutočným vonkajším rozmerom, hrúbkou steny a polomerom rohu. Ovplyvní to, či zdieľané rozpery riadkov, krížové vzpery a pätky z jedného systému správne zapadnú do druhého.
• Hĺbka nosníka a hrúbka dosky: Pri miešaní trámov z rôznych systémov môže byť výsledná výška povrchu police v rámci chodu nekonzistentná, čo vytvára nebezpečenstvo zakopnutia pre zberače a mechanické manipulačné zariadenia. Znamená to tiež, že príslušenstvo, ako sú deliace priečky a koľajnice na odpadky navrhnuté pre jednu hĺbku lúča, nebude správne sedieť na druhej.
• Interakcie povrchových náterov: Galvanická korózia sa môže vyskytnúť tam, kde sa vo vlhkom prostredí dotýkajú rôzne povrchové úpravy kovov. Miešanie žiarovo pozinkovaných stojanov s nosníkmi s práškovým nástrekom je vo všeobecnosti nízke riziko, ale kombinácia hliníkového príslušenstva s pozinkovanou oceľou v prostredí so slaným vzduchom vyžaduje izolačné podložky alebo kompatibilné nátery.

Najbezpečnejším prístupom pri rozširovaní existujúcej inštalácie je zdroj od pôvodného výrobcu a špecifikácia rovnakej generácie produktu. Ak to nie je možné, mechanická skúšobná montáž reprezentatívnych komponentov pred hromadnou objednávkou je minimálnym, ale nevyhnutným overovacím krokom.

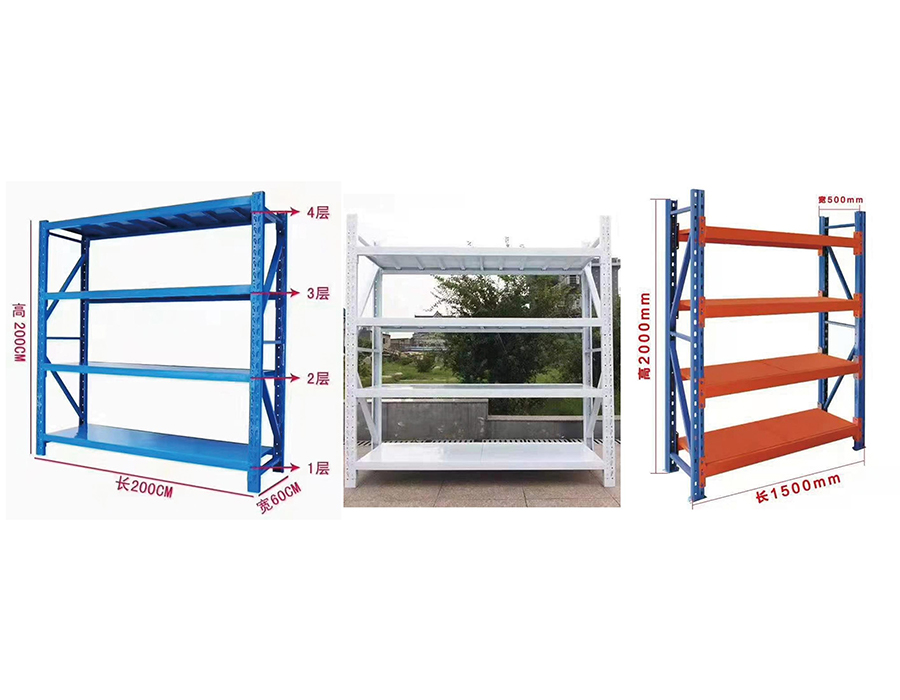

Optimalizácia šírky a hĺbky šachty pre stredne náročné skladovanie kompatibilné s paletami

Priemyselné bezskrutkové police pre stredné zaťaženie sa často používa v hybridných prostrediach, kde sa štandardné palety alebo polovičné palety skladujú vedľa voľných kartónov. V týchto prípadoch musia byť nominálne rozmery polí starostlivo prispôsobené normám na pôdorys palety, aby sa predišlo plytvaniu priestorom alebo nebezpečným presahom.

Štandardné europalety (1200 × 800 mm) a palety GMA (1219 × 1016 mm) majú rozdielne pôdorysy a priestor dimenzovaný pre jednu nebude optimálne pojať druhú. Pri skladovaní europaliet na stredne ťažkých regáloch poskytuje rozpätie nosníka 1300 mm a hĺbka police 850 mm 50 mm tlmič na každej strane – dostatočný na to, aby sa zabránilo kontaktu lúča pri bežnom umiestnení, ale nie taký veľkorysý, aby umožnil výrazný bočný pohyb palety. Pre GMA palety sú vhodnejšie minimá rozpätie 1400 mm a hĺbka 1100 mm.

Hĺbka police tiež určuje, či môže byť druhý rad paliet uložený spredu dozadu bez špeciálnej konfigurácie hlbokého skladovania. Skladovanie paliet s dvojnásobnou hĺbkou na stredne ťažkých regáloch vyžaduje hĺbky 1700 mm alebo viac, čo si zvyčajne vyžaduje stredový podporný nosník, aby sa zabránilo vychýleniu v polovici rozpätia na spodnej úrovni police, kde môže kombinované zaťaženie paliet presiahnuť 600 kg. Tento stredový nosník zvyšuje náklady, ale nemožno o ňom vyjednávať z hľadiska štrukturálnej integrity pri týchto zaťaženiach a rozpätiach.

Seizmická odolnosť a odolnosť proti nárazu: Ako by sa mali hodnotiť regály so stredným zaťažením v rizikových zónach

V regiónoch so strednou seizmickou aktivitou – kategória, ktorá zahŕňa významné časti východnej a južnej Číny – vyžadujú stredne zaťažiteľné regálové systémy hodnotenie nad rámec štandardných statických zaťažení. Seizmické sily pôsobia horizontálne na obsah regálov a zotrvačné zaťaženie generované ťažkým tovarom na horných regáloch môže prekročiť bočný odpor štandardných bezskrutkových spojovacích systémov počas udalosti zrýchlenia zeme.

Kľúčovými parametrami na vyhodnotenie sú základná odolnosť systému v šmyku, čo je celková horizontálna sila, ktorej môže polica odolať pred posunutím rámu, a pevnosť vytiahnutia konektora pri kombinovanom vertikálnom a bočnom zaťažení. Štandardné konektory nosníkov pre stredné zaťaženie sa testujú pri čisto vertikálnych podmienkach zaťaženia. Pri kombinovanom zaťažení – čo spôsobujú seizmické alebo nárazové scenáre – sa efektívna hĺbka záberu znižuje a konektor je vystavený rotačnému namáhaniu v bode háku. Systémy so sekundárnymi uzamykacími kolíkmi alebo privarenými klipovými výstužami fungujú za týchto podmienok podstatne lepšie.

• Kotvenie na podlahu: V zónach seizmického rizika by mali byť všetky stredne zaťažené regály s výškou nad 1,8 m ukotvené k podlahe bez ohľadu na stabilitu pri statickom zaťažení. Expanzné kotviace skrutky do betónu s minimálnym priemerom M10 a hĺbkou kotvenia 80 mm sú typické špecifikácie pre stredne náročné inštalácie.
• Znížené zaťaženie hornej police: Skladovanie najťažšieho tovaru na nižších regáloch je štandardnou praxou, ale v seizmickom kontexte má štrukturálny základ mimo stability: nižšie ťažisko priamo znižuje moment prevrátenia pri horizontálnom zrýchlení. 20% zníženie zaťaženia hornej police môže znížiť krútiaci moment o neúmerne väčšiu rezervu v závislosti od pomeru výšky a hĺbky rámu.
• Medziradové väzby: Dvojradové stredne zaťažené trasy by mali byť spojené medziradovými väznými trámami v hornej časti rámu. Tie bránia dvom radom, aby sa nezávisle posúvali v opačných smeroch – poruchový režim nazývaný „nožnicové regály“ – ktorý môže spôsobiť zrútenie rámu, aj keď by každý jednotlivý rad prežil bočnú silu nezávisle.

Do našich špecifikácií produktov pre stredné zaťaženie začleňujeme úvahy o seizmickom výkone a klientom v zónach s vyšším rizikom odporúčame, aby sa poradili s naším inžinierskym tímom už v ranej fáze plánovania projektu, aby sa zabezpečilo, že do rozloženia budú od začiatku zabudované vhodné konfiguračné odporúčania.
