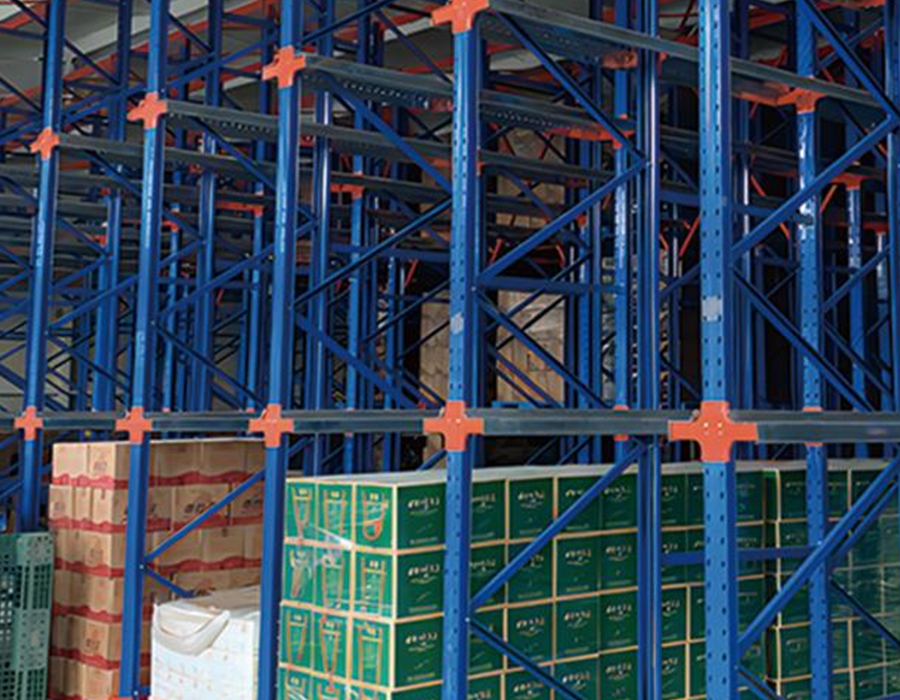

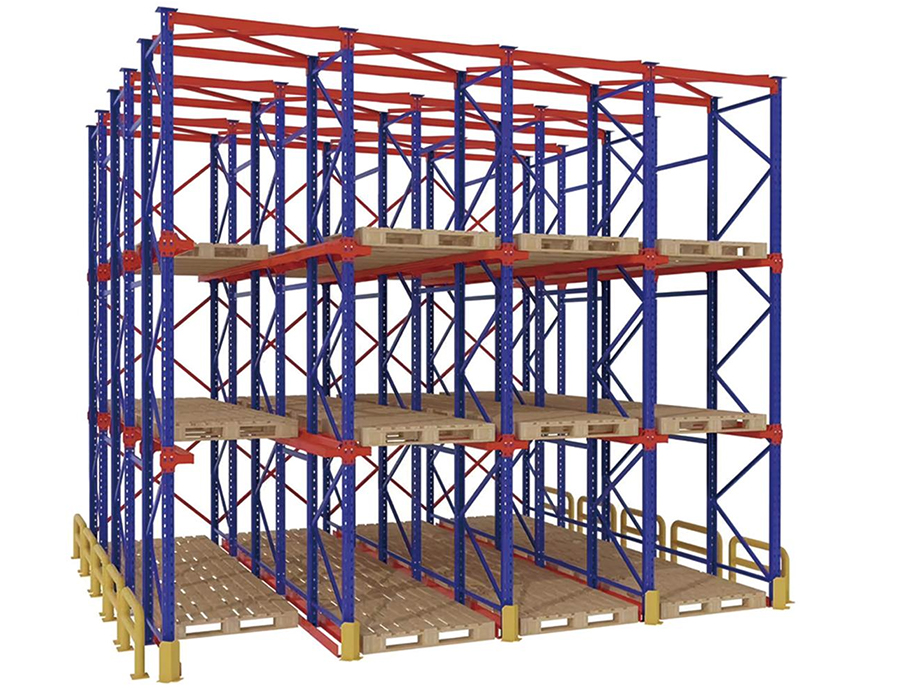

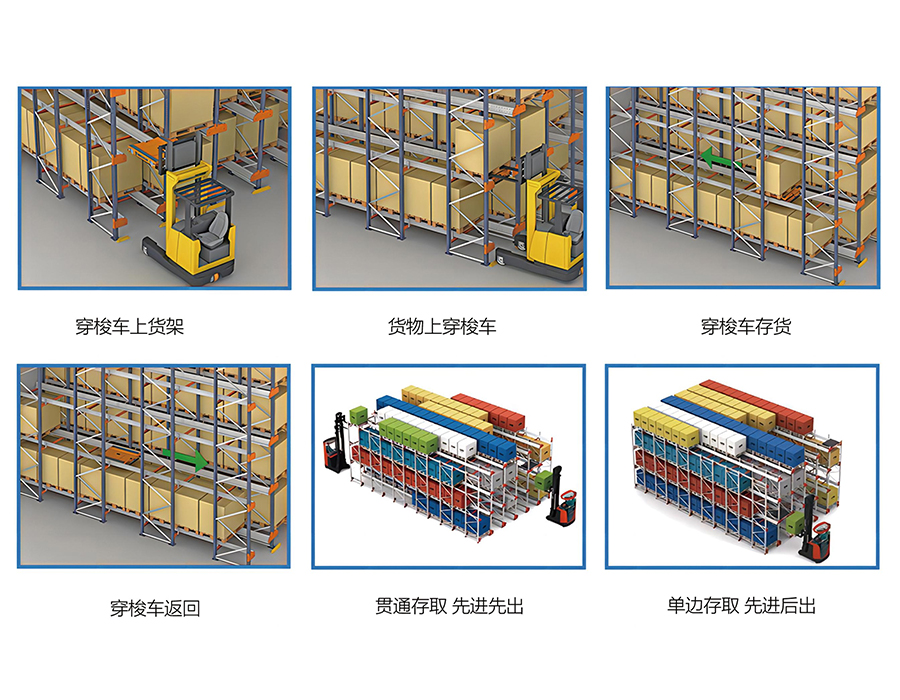

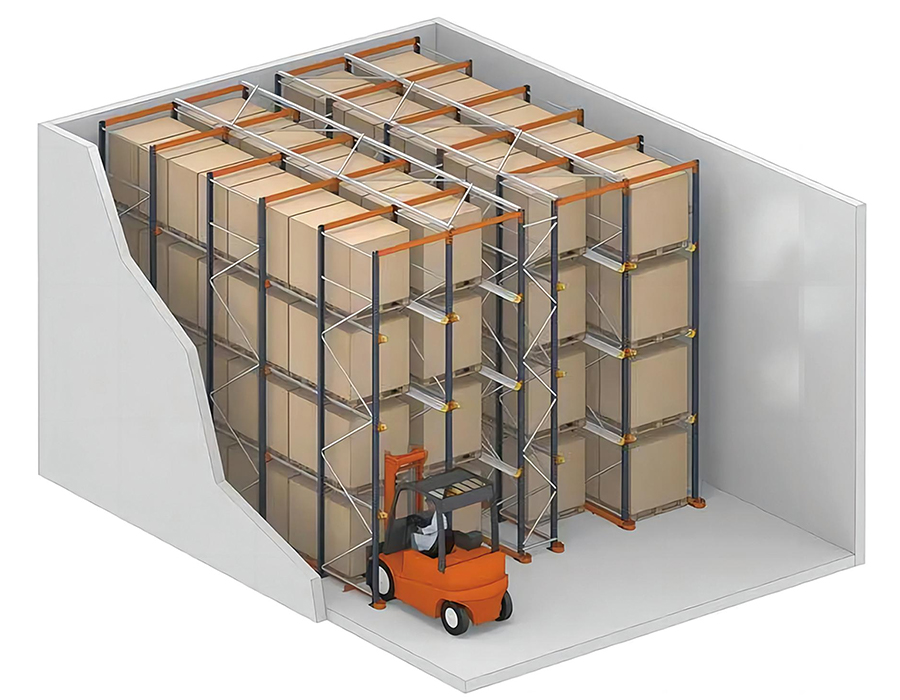

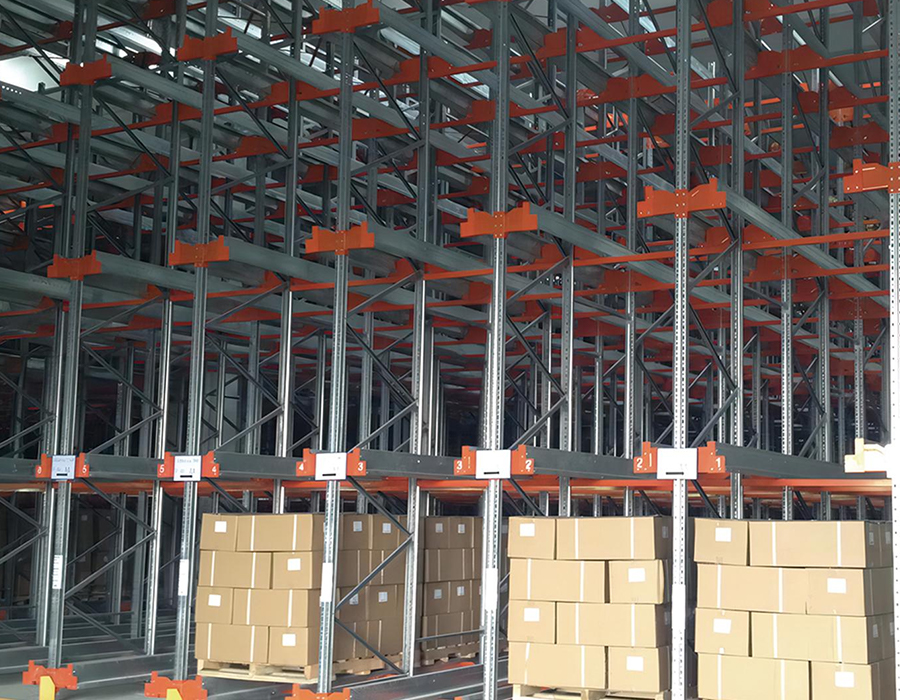

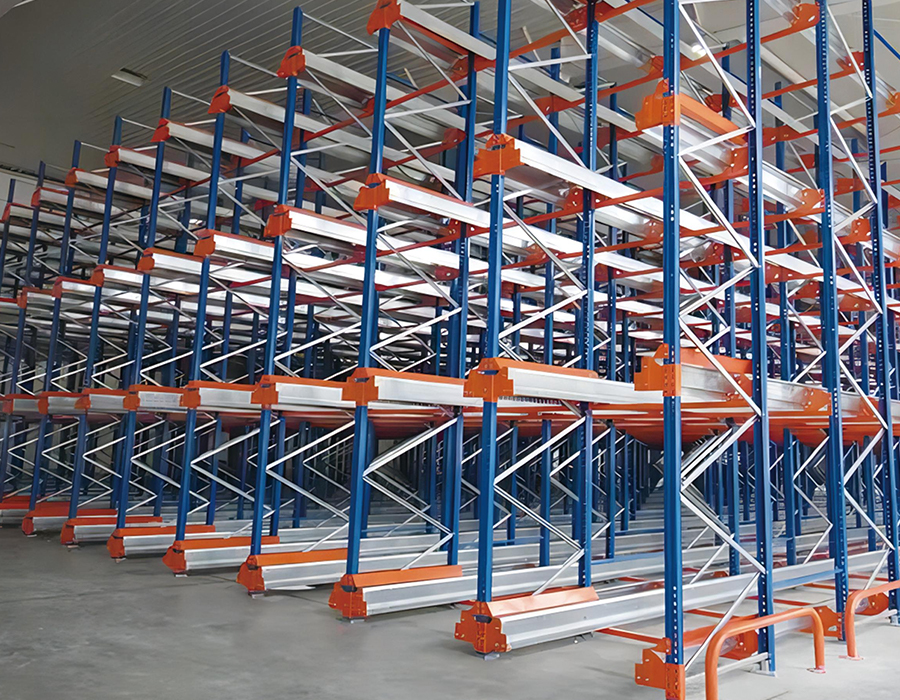

Vysokovýkonné paletové regály

Ako rozchod zvislého rámu a tvar profilu určujú hodnoty zaťaženia v reálnom svete

Nosnosť vytlačená na špecifikačnom liste priemyselného paletového regálu pre vysoké zaťaženie nie je pevnou vlastnosťou materiálu – je to vypočítaná hodnota odvodená od interakcie medzi triedou ocele, hrúbkou sekcie (rozchodom), geometriou profilu a výškou nespevneného stĺpika. Dva regály s identickou kvalitou ocele a uvedenou kapacitou sa môžu pri zaťažení správať veľmi odlišne, ak sa líšia ich zvislé profily. Tento rozdiel je mimoriadne dôležitý pri hodnotení ponúk dodávateľov, ktoré uvádzajú iba číslo kapacity bez špecifikácie prierezu.

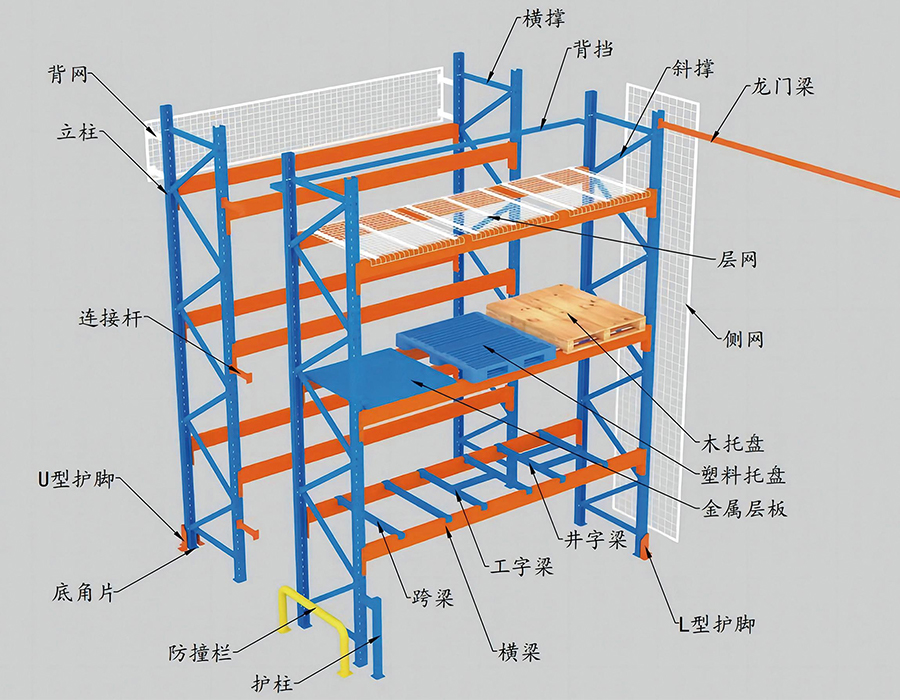

Stĺpové vzpriamené profily v vysokovýkonný paletový regálový systém S sú zvyčajne valcované do otvorených alebo polouzavretých sekcií – najbežnejšie sú C-kanál, I-sekcia a profily typu slza alebo box-stĺp používané v aplikáciách s vysokými šachtami. Otvorené C-kanály sú ekonomické a jednoducho sa vyrábajú, ale majú menší polomer otáčania okolo slabej osi, vďaka čomu sú náchylnejšie na bočné vybočenie pri axiálnom stlačení, keď sa výška zvyšuje. Uzavreté alebo polouzavreté skriňové stĺpy rozdeľujú materiál ďalej od neutrálnej osi v oboch smeroch, čím výrazne zlepšujú odolnosť proti vybočeniu – preto prakticky všetky regály nad 10 metrov používajú skriňové alebo hrubostenné uzavreté profily.

Redukcia rozchodu je bežnou metódou znižovania nákladov, ktorú je ťažké zistiť bez merania. Nominálny 2,0 mm stĺpik vyrobený pri skutočnej hrúbke 1,7 mm stráca približne 15 % svojej plochy prierezu a nepomerne väčší podiel svojho momentu zotrvačnosti. Praktickým dôsledkom je regál, ktorý spĺňa uvedenú nosnosť za ideálnych laboratórnych testovacích podmienok, ale má znížené bezpečnostné rezervy pri excentrickom zaťažení, nárazoch alebo dynamických silách z prevádzky vysokozdvižného vozíka v reálnom svete. Kupujúci by mali špecifikovať minimálne tolerancie rozmerov v obstarávacích zmluvách a požadovať materiálové certifikáty spolu so správami o rozmerovej kontrole.

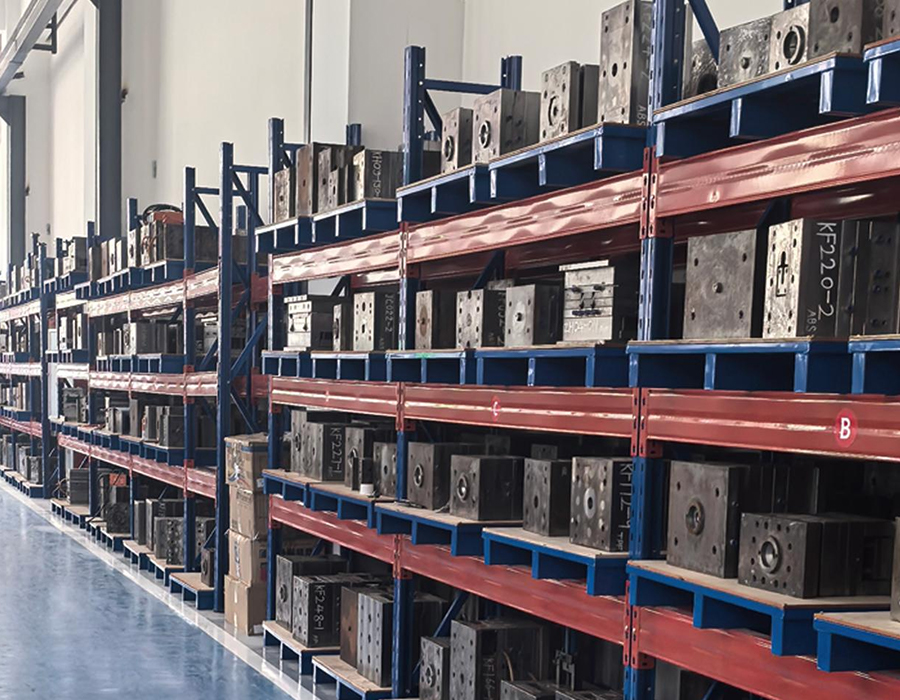

Inžinierska logika za limitmi vychýlenia lúča v aplikáciách pre vysoké zaťaženie

Vychýlenie lúča v naložených paletových regáloch nie je len estetickým problémom – je to štrukturálny signál s priamymi dôsledkami na prerozdelenie zaťaženia a integritu konektorov. Priemyselné normy, vrátane kódu regálov FEM 10.2.02 a čínskej normy GB/T 25820, špecifikujú, že horizontálne vychýlenie nosníka pri plnom menovitom zaťažení by nemalo presiahnuť rozpätie/200 ako limit použiteľnosti. Pre štandardné rozpätie lúča 2 700 mm to zodpovedá maximálnemu stredovému vychýleniu 13,5 mm. Prekročenie tohto limitu nezaručuje okamžitú poruchu, ale naznačuje, že nosník pracuje na hranici svojej konštrukčnej obálky.

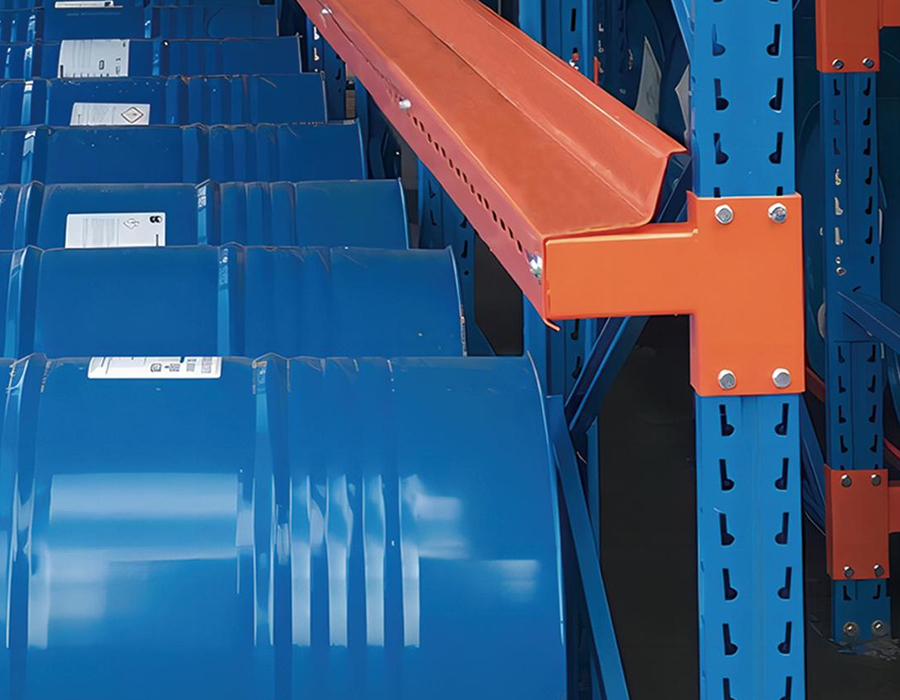

Čo sa stane štrukturálne, keď sa lúče nadmerne vychyľujú, je často nepochopené. Primárnym rizikom nie je zlomenina nosníka – ide o progresívne uvoľňovanie konektora nosníka k zvislej polohe pri opakovaných cykloch nakladania a vykladania. Väčšina vysokovýkonných paletových regálových systémov používa hákový bezpečnostný uzamykací konektor, kde sa výčnelok nosníka zasunie do vyrazenej štrbiny v zvislom stĺpiku. Keď sa lúče pri dynamickom umiestňovaní paliet opakovane vychyľujú a obnovujú, konektor zaznamená mikropohyb v bode záberu. Postupom času sa oceľ na hrote háčika opracúva, čo prípadne spôsobí prasknutie jazýčka alebo deformáciu štrbiny, čo znižuje odpor proti vytiahnutiu konektora výrazne pod jeho menovitú hodnotu.

Nápravným prístupom nie je vždy zvýšenie hĺbky lúča. Niekedy je efektívnejším riešením zmenšenie šírky poľa – prechod z rozpätia 2 700 mm na 2 400 mm dramaticky znižuje maximálny ohybový moment a priehyb bez proporcionálneho zvýšenia hmotnosti ocele. náš vysokovýkonné priemyselné paletové regály sú navrhnuté s pomermi rozpätia k hĺbke overených na základe skutočných výpočtov priehybu, nielen podľa tabuliek statického zaťaženia, čo zaisťuje zachovanie dlhodobej integrity konektora počas celej životnosti systému.

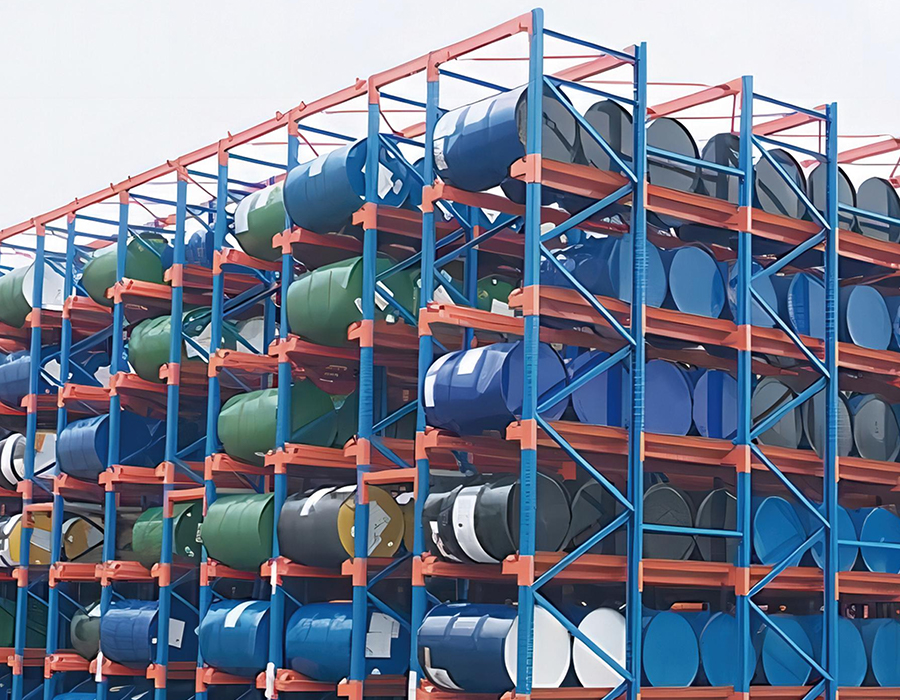

Presah palety a jeho vplyv na rozloženie zaťaženia nosníka

Štandardné výpočty zaťaženia paletových regálov predpokladajú, že zaťaženia paliet sú sústredené na nosníkoch, pričom paleta je plne podopretá medzi dvoma nosníkovými koľajnicami. V praxi palety často prečnievajú cez čelo nosníka, sedia asymetricky medzi koľajnicami alebo sú umiestnené tak, že ich nosníky prebiehajú rovnobežne s nosníkom a nie kolmo. Každá z týchto odchýlok predstavuje excentricity zaťaženia, ktoré štandardné kapacitné tabuľky nezohľadňujú, no napriek tomu sa bežne vyskytujú vo vysokovýkonných skladoch.

Keď paleta presahuje čelo predného nosníka o 100–150 mm – bežné u paliet GMA na užších šírkach polí – efektívny bod zaťaženia sa posunie dopredu od roviny zvislého rámu. To spôsobuje klopný moment na prednom nosníku, ktorému musí konektor odolávať okrem jeho vertikálneho šmykového zaťaženia. Kombinovaná požiadavka môže prekročiť menovitý odpor proti vytiahnutiu konektora pri zaťažení výrazne pod udávanou nosnosťou paliet nosníka. Rovnaký efekt nastáva, keď sú palety umiestnené s nosníkmi rovnobežnými s nosníkmi, čím sa vytvárajú dve sústredené líniové zaťaženia, a nie distribuovaný povrchový kontakt cez celú základňu palety.

Praktickým zmiernením používaným v ťažkých paletových regálových systémoch manipulujúcich s nepravidelnými paletami je inštalácia paliet nosných tyčí - priečnikov umiestnených kolmo na nosníky v strede poľa. Tieto tyče poskytujú tretí kontaktný bod pre palety, premieňajú bodové zaťaženie na rozložené zaťaženie a znižujú vychýlenie nosníka až o 40 % pri rovnakej hmotnosti palety. Zabraňujú tiež padaniu paliet medzi nosníkmi v prípade zlyhania spojky nosníkov, čím pridávajú významnú sekundárnu bezpečnostnú funkciu.

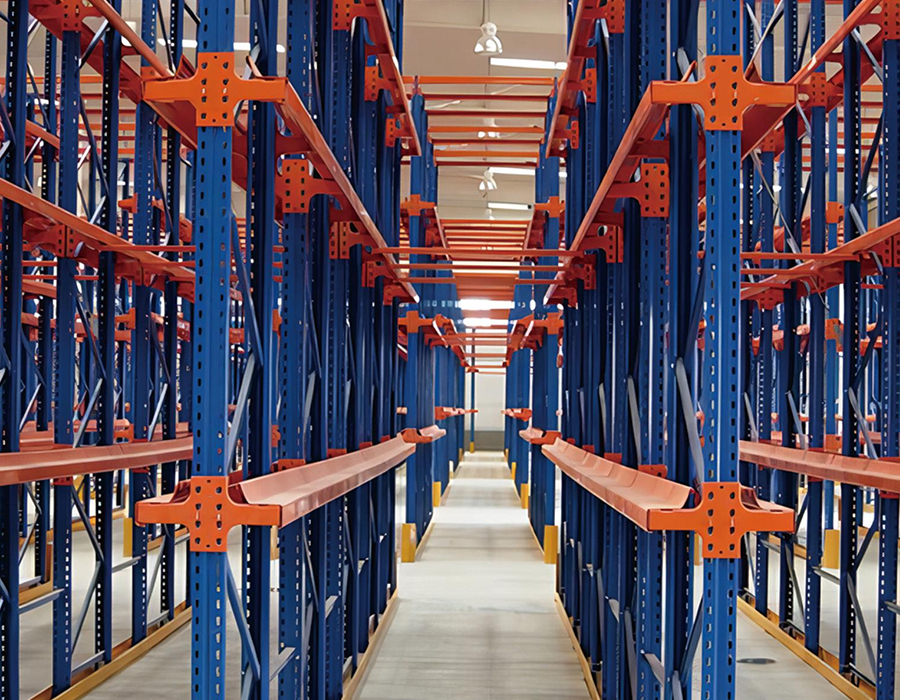

Porovnanie šírky zvislého rámu: Keď hlbšie rámy stoja za cenu

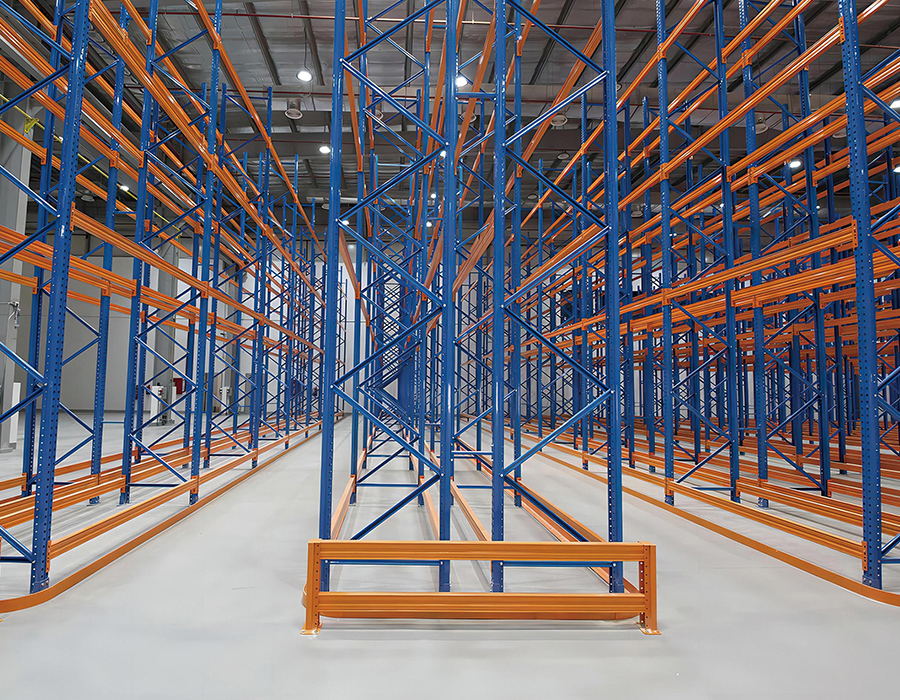

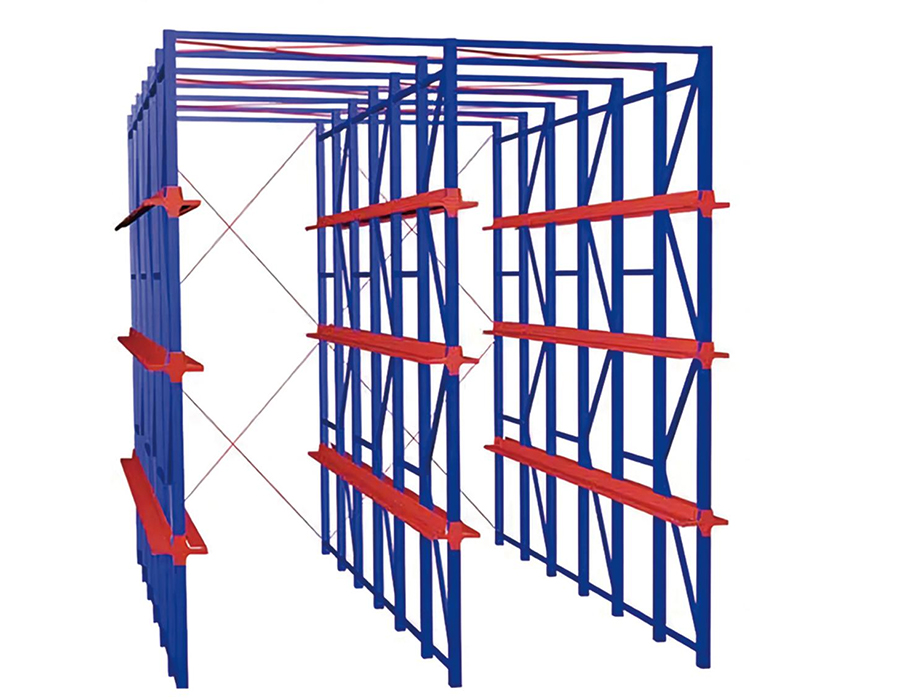

Hĺbka zvislého rámu – rozmer meraný spredu dozadu medzi dvoma zvislými stĺpikmi, ktoré tvoria rám – je často špecifikovaný ako minimum potrebné na udržanie deklarovaného zaťaženia, ktoré je pre štandardné selektívne regály s jednou hĺbkou zvyčajne 800 mm alebo 1 000 mm. Hĺbka rámu má však priamy a významný vplyv na stabilitu regálového systému voči silám pri prevrátení a výber minimálnej hĺbky vo všetkých aplikáciách je nesprávna ekonomika v náročných prostrediach.

Vo vysokoregálových vysokovýkonných paletových regálových systémoch nad 10 metrov sa pomer štíhlosti stojana – jeho výška delená jeho minimálnym polomerom otáčania – stáva rozhodujúcim parametrom návrhu a nie samotné axiálne zaťaženie. Hlbšie rámy vo svojej podstate podopierajú stĺpik v dlhšej horizontálnej vzdialenosti od osi stĺpika, čo zvyšuje efektívny polomer otáčania zostavy rámu a zvyšuje kritické vzperné zaťaženie. To je dôvod, prečo sú dodatočné materiálové náklady na rám 1 000 mm alebo 1 200 mm zvyčajne odôvodnené znížením požadovanej hmotnosti zvislej časti, ktorá čiastočne kompenzuje dodatočné náklady na širšie diagonálne výstužné prvky.

Špecifikácia kotevnej skrutky: Prečo je pevnosť v ťahu dôležitejšia ako sila v šmyku

Väčšina zamestnancov skladu a dokonca aj mnohé tímy obstarávateľov predpokladajú, že kotviace skrutky regálov primárne odolávajú horizontálnym šmykovým silám – bočnému tlaku pri nárazoch vysokozdvižného vozíka alebo seizmickej aktivite. V skutočnosti je rozhodujúcim prípadom zaťaženia pre základové kotvy regálov vo väčšine konfigurácií vysokovýkonných paletových regálov vertikálne ťahové napätie, nie horizontálny šmyk. Pochopenie tohto obráti logiku toho, ako by sa kotvy mali špecifikovať a kontrolovať.

Mechanizmus je jednoduchý: keď je rám regálu vystavený prevrátenému momentu – či už v dôsledku excentrického zaťaženia palety, nárazu vysokozdvižného vozíka vo výške alebo seizmického priečneho zrýchlenia – základná doska na napínacej strane rámu sa skôr zdvihne ako kĺže. Kotviaca skrutka na tejto strane musí odolať plnej zdvíhacej sile v ťahu. Pre 10 m vysoký vysokovýkonný regál zaťažený na 4 000 kg na úroveň v piatich úrovniach môže vypočítaná zdvíhacia sila v napínacej kotve pri konštrukčnom náraze prekročiť 15–20 kN. Štandardné rozperné kotvy M12 v štandardnom betóne dosahujú vyťahovaciu kapacitu iba 8–12 kN v závislosti od hĺbky zakotvenia a triedy betónu – výrazne pod úrovňou požiadaviek.

Správny prístup k špecifikácii zahŕňa tri overené parametre: pevnosť betónu v tlaku na mieste inštalácie (minimálne C25 pre väčšinu náročných aplikácií), hĺbku kotvenia kotvy (nielen dĺžka skrutky – efektívne uloženie po zohľadnení hrúbky základnej dosky a akejkoľvek vyrovnávacej malty) a vzdialenosť od okraja od najbližšieho betónového spoja alebo okraja. Výsledky vyťahovacích skúšok zo skúšobných kotiev inštalovaných na mieste sú najspoľahlivejšou metódou overovania a mali by sa vyžadovať pri každom projekte, kde sa vypočítaná potreba zdvihu blíži k viac ako 60 % katalógovej vyťahovacej kapacity kotvy.

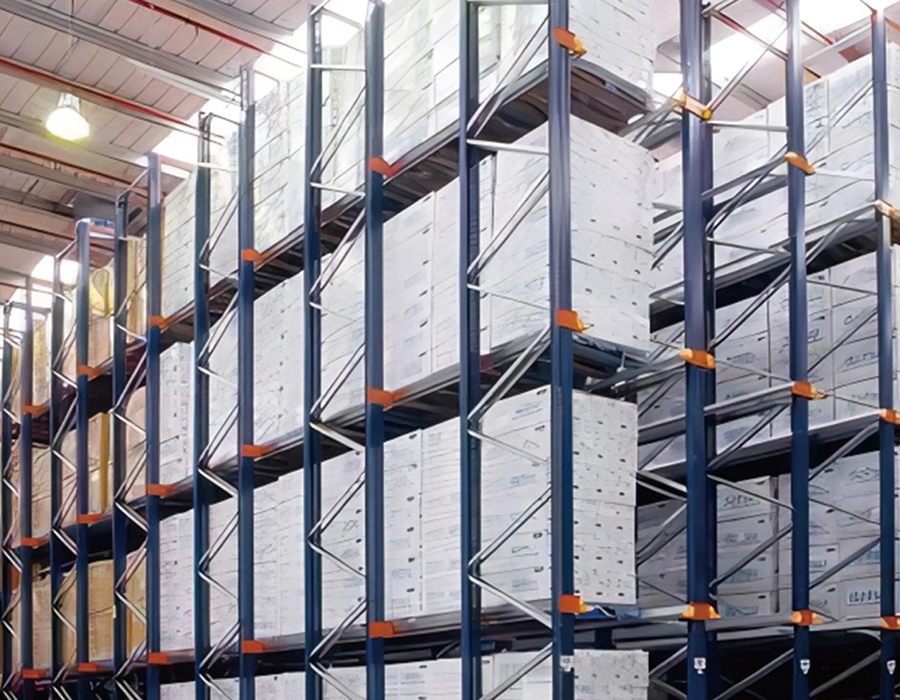

Ako špecifikácia šírky uličky interaguje so stabilitou regálu a výberom vysokozdvižného vozíka

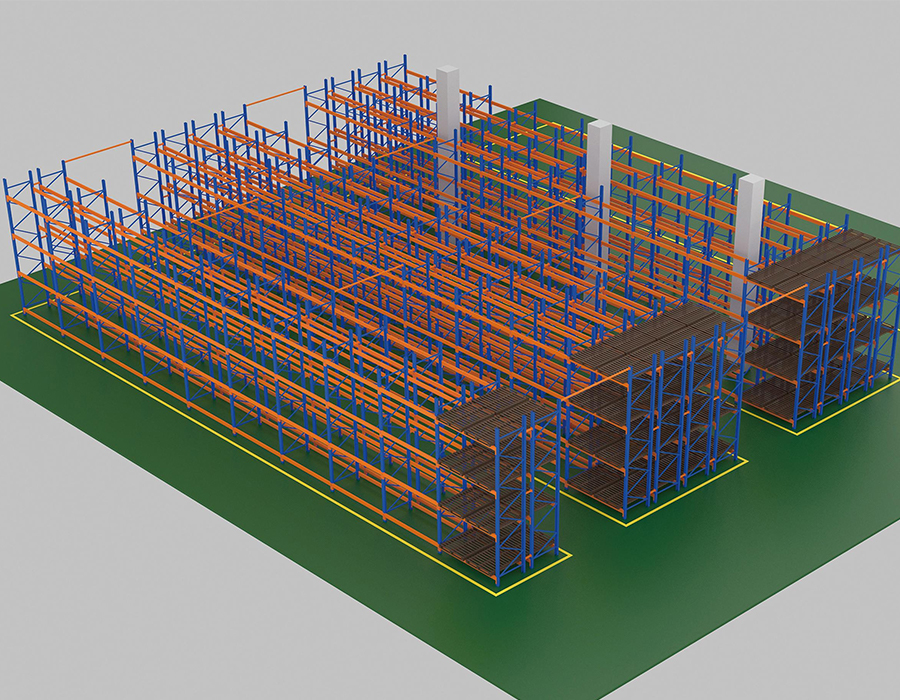

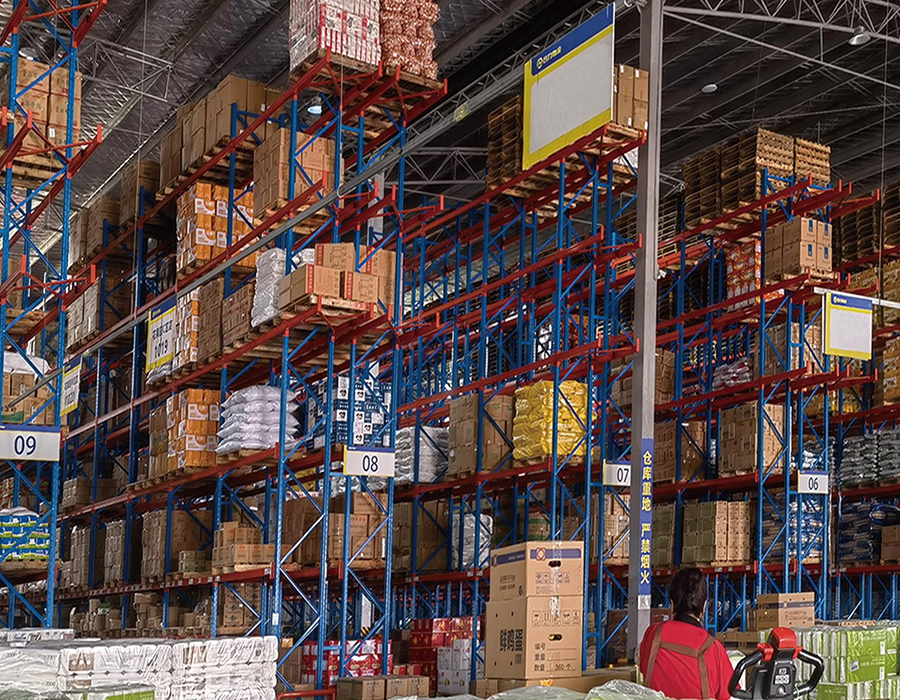

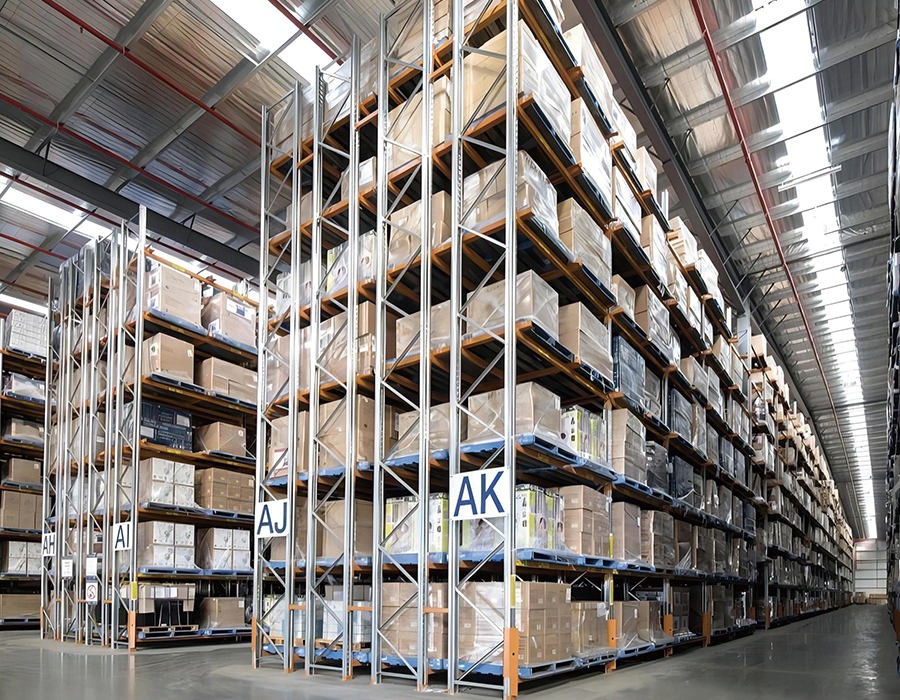

Šírka uličky v a vysokovýkonné priemyselné paletové regály rozloženie nie je len rozhodnutím riadenia dopravy – je to obmedzenie systémového inžinierstva, ktoré súčasne určuje typ vysokozdvižného vozíka, maximálnu výšku regálu, priepustnosť a celkovú hustotu skladovania. Tieto premenné sú úzko prepojené a optimalizácia jednej bez modelovania ostatných prináša suboptimálne výsledky, ktorých oprava po inštalácii je nákladná.

Každá z troch hlavných kategórií uličiek vytvára odlišný súbor kaskádových obmedzení:

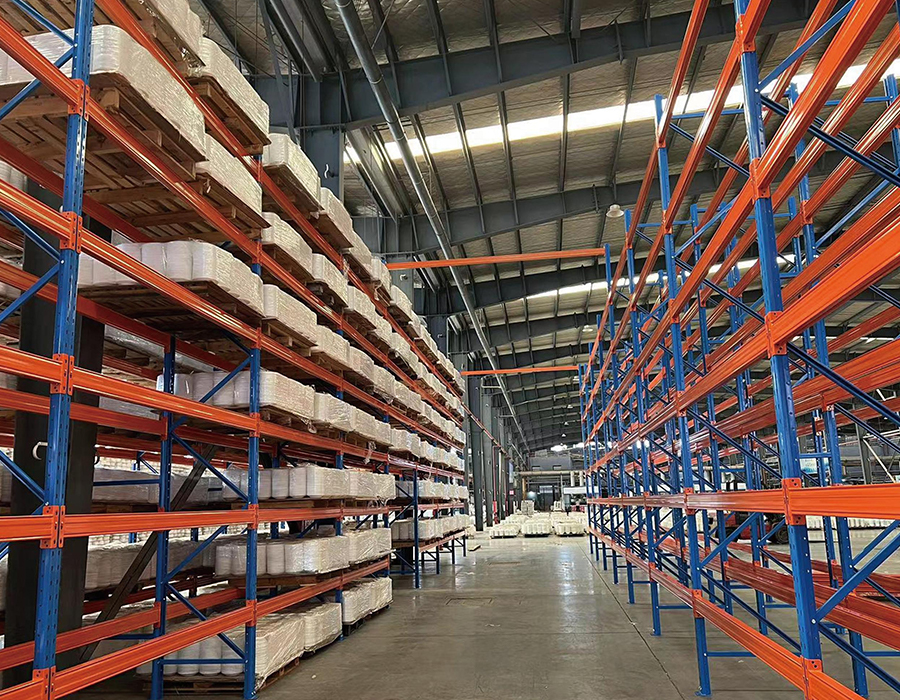

• Široká ulička (3 500 mm): Vhodné pre protizávažové vysokozdvižné vozíky so štandardnými polomermi otáčania. Maximálna praktická výška regálu je obmedzená na približne 7–8 m výškou stožiara vysokozdvižného vozíka a viditeľnosťou z nadmorskej výšky. Hustota skladovania je najnižšia z troch konfigurácií, ale flexibilita priepustnosti je najvyššia – každý vysokozdvižný vozík vo flotile môže pracovať v ktorejkoľvek uličke a nevyžaduje sa žiadne špeciálne školenie ani vozidlo.

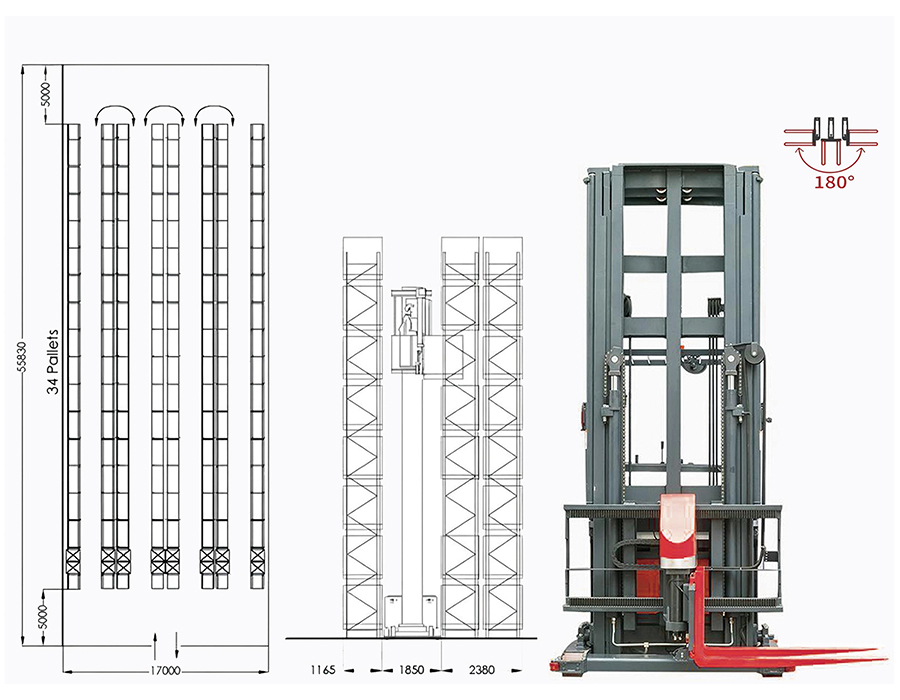

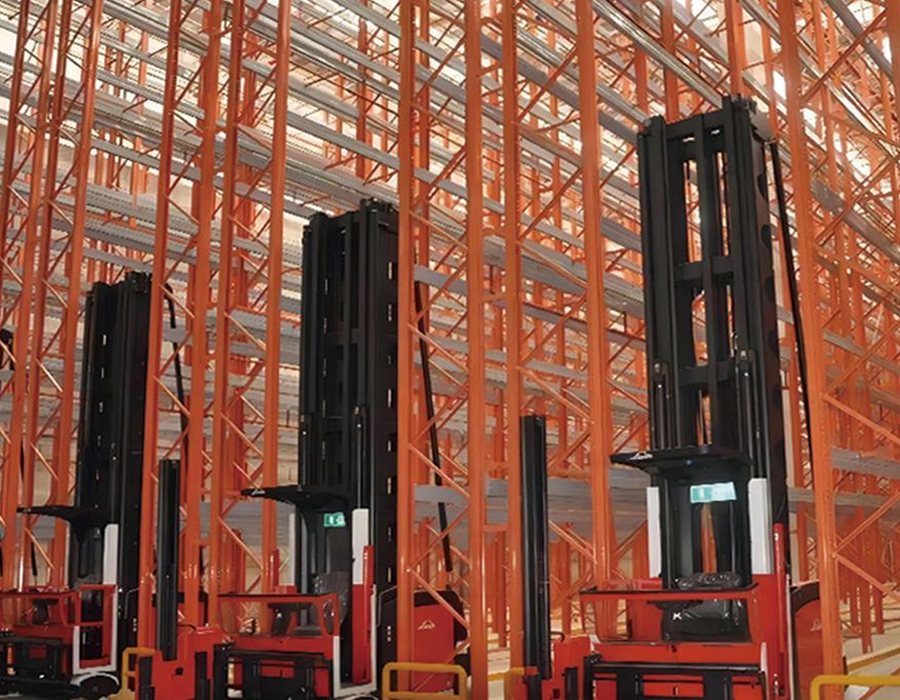

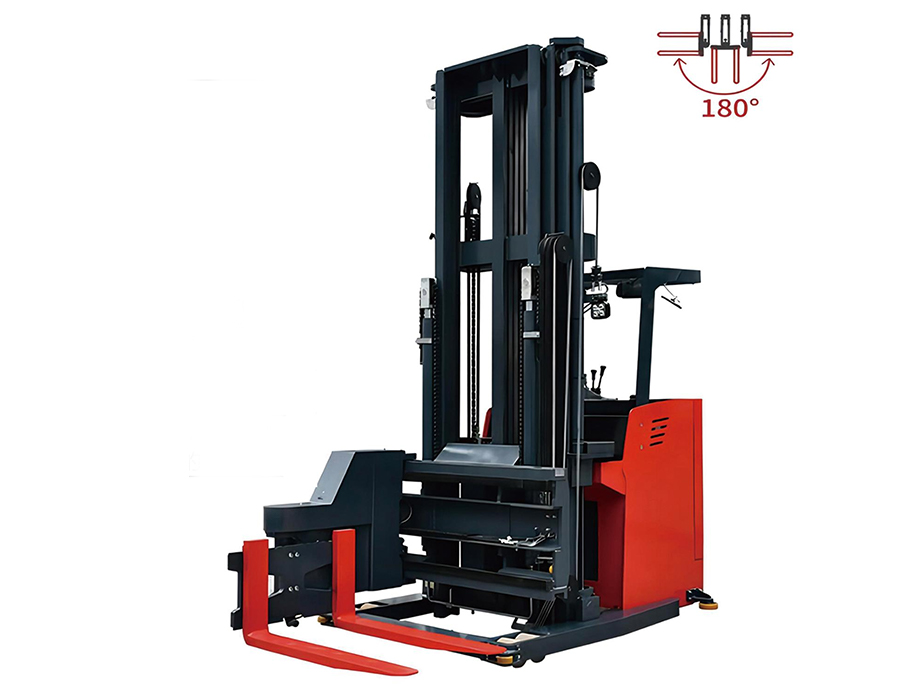

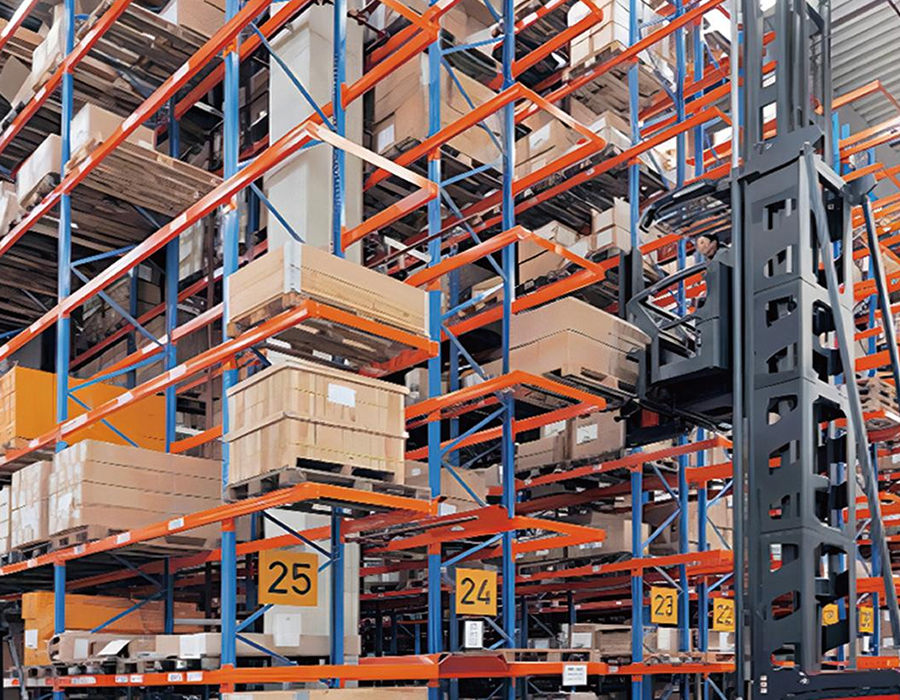

• Úzka ulička (1 800 – 2 200 mm): Vyžaduje drôtom vedené alebo koľajnicou vedené vozíky s veľmi úzkou uličkou (VNA) prevádzkované s operátorom zdvihnutým popri náklade. Tieto vozíky môžu dosiahnuť výšku 14 metrov a dosiahnuť hustotu skladovania o 40–50 % vyššiu ako rozloženie širokých uličiek. Vozíky VNA sú však jednoúčelové – nemožno ich použiť na prijímanie ani odosielanie mimo regálových uličiek, čo si vyžaduje samostatnú flotilu protizávaží alebo retrakov pre odstavné plochy.
• Ulička vozíka s dosahom (2 700 – 3 200 mm): Najbežnejšia konfigurácia v moderných vysokovýkonných paletových regálových systémoch, hustota vyváženia a flexibilita. Vozíky s dosahom vysúvajú svoje vidlice bez pohybu karosérie vozidla, čo umožňuje prevádzku v užších uličkách ako protizávažie pri dosahovaní výšky 10–11 m. Kritickým obmedzením je minimálna šírka uličky pre 90-stupňové umiestnenie paliet – toto je špecifické pre každý model nákladného vozidla a orientáciu palety a musí sa overiť podľa presnej špecifikácie nákladného vozidla, nie podľa všeobecnej tabuľky.

V spoločnosti Huijian sa náš proces projektovania rozloženia začína špecifikáciou vysokozdvižného vozíka, nie ňou končí. Najprv navrhnúť regálový systém a potom vybrať vhodný vysokozdvižný vozík je bežnou sekvenčnou chybou, ktorá si vynucuje kompromisy v šírke uličky a výške regálu, ktoré znižujú celkovú efektivitu skladu.

Kvalita povrchovej úpravy v prostredí s vysokým zaťažením: nad hranicou mikrónov

Hrúbka práškového náteru je špecifikácia, ktorá sa najčastejšie uvádza pri porovnávaní kvality povrchovej úpravy medzi dodávateľmi vysokovýkonných priemyselných paletových regálov. Štandardná špecifikácia hrúbky suchého filmu 60–80 mikrónov je široko uvádzaná a väčšina renomovaných výrobcov túto hranicu spĺňa. Samotná hrúbka povlaku je však neúplným prediktorom odolnosti proti korózii a životnosti priľnavosti povlaku v skutočných priemyselných prostrediach – proces predbežnej úpravy pred aplikáciou prášku je kritickejšou premennou.

Štandardná postupnosť predbežnej úpravy pre priemyselnú regálovú oceľ zahŕňa odmasťovanie, morenie povrchu alebo otryskanie na odstránenie okoviny a hrdze, fosfátovanie na vytvorenie konverzného náteru, ktorý sa chemicky viaže na oceľový povrch, a záverečné pasivačné opláchnutie pred aplikáciou prášku. Fosfátová vrstva je základom priľnavosti – bez nej sa práškové nátery aplikované na holú alebo nedostatočne pripravenú oceľ delaminujú na rezných hranách a nárazových zónach v priebehu 12–24 mesiacov vo vlhkom alebo chemicky aktívnom prostredí, bez ohľadu na hrúbku náteru. Testovanie soľným postrekom podľa ISO 9227 minimálne po 500 hodinách je zmysluplným meradlom kvality; dodávatelia by mali byť schopní poskytnúť osvedčenia o skúške, a nie iba špecifikácie.

Pre aplikácie v chladiarenských skladoch, kde regály fungujú pri teplotách pod -20 °C, štandardné polyesterové práškové nátery krehnú a strácajú odolnosť proti nárazu. V týchto prostrediach sú vhodnými špecifikáciami epoxidovo-polyesterové hybridné nátery alebo žiarové zinkovanie. Voľba medzi nimi zahŕňa kompromis medzi cenou a dostupnosťou: žiarové zinkovanie poskytuje vynikajúcu dlhodobú odolnosť proti korózii a prežije mechanické poškodenie bez delaminácie, ale poškodené pozinkované časti nie je možné opraviť v teréne farbou, zatiaľ čo komponenty s hybridným povlakom je možné opraviť. S našimi šiestimi výrobnými linkami a vlastnými procesmi povrchovej úpravy v našom zariadení s rozlohou 58 000 metrov štvorcových si udržiavame priamu kontrolu nad kvalitou predbežnej úpravy v každej fáze – niečo, čo zmluvné procesy povrchovej úpravy nemôžu spoľahlivo zaručiť.

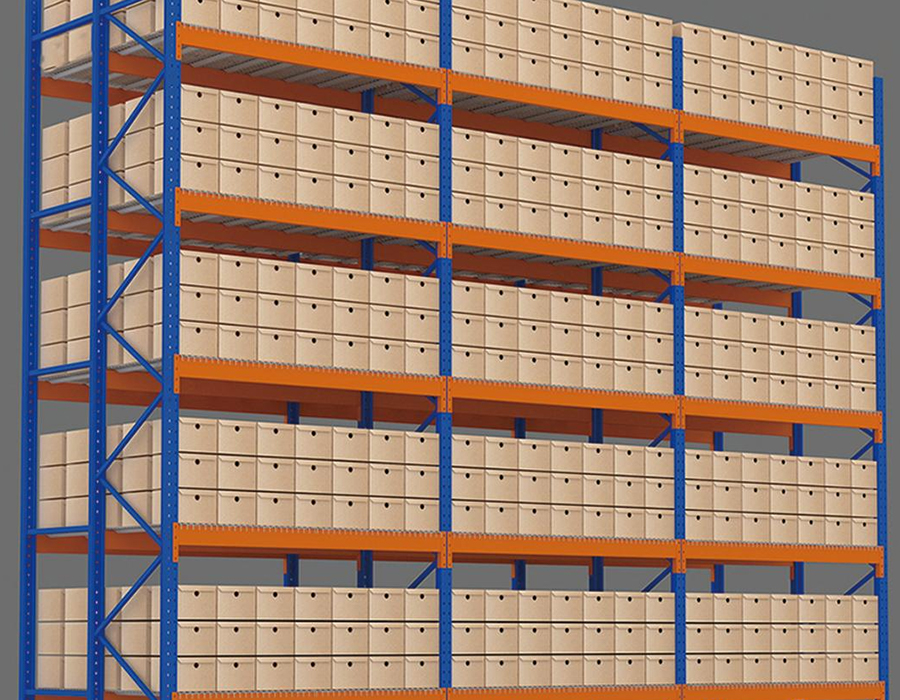

Načítať nástenky: zákonná požiadavka alebo praktický bezpečnostný nástroj?

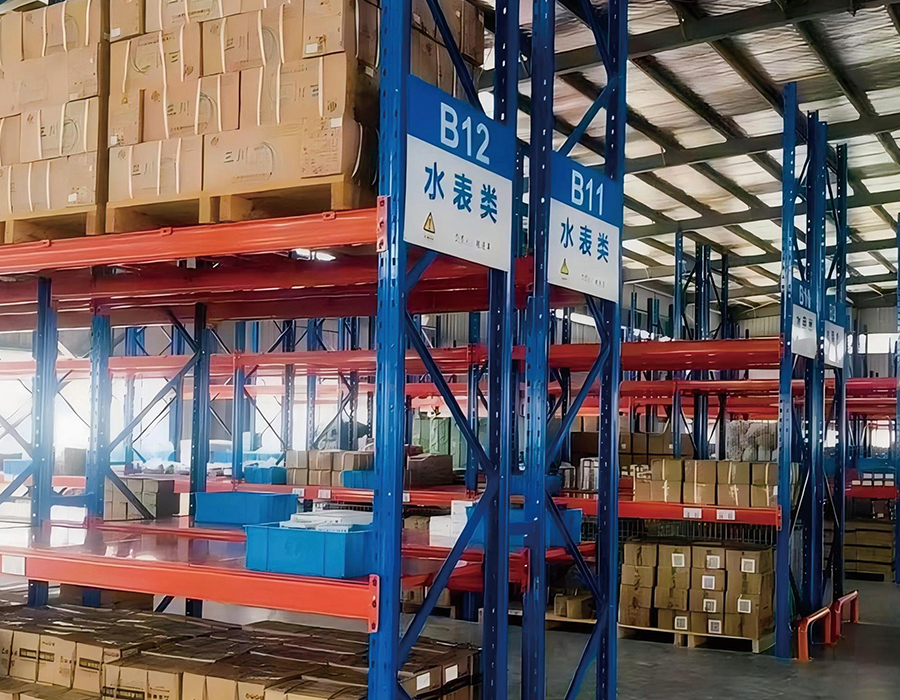

Nástenky s upozornením na zaťaženie – štítky namontované na regáloch, ktoré zobrazujú maximálne prípustné zaťaženie na pole, na úroveň nosníka a na zvislý rám – sa vyžadujú podľa väčšiny národných noriem pre priemyselné regály, vrátane čínskej GB/T 25820 a európskej EN 15635. V praxi sa s nimi často zaobchádza skôr ako s formalitou zhody než s prevádzkovým nástrojom, čo výrazne znižuje ich bezpečnostnú hodnotu.

Správne špecifikované oznámenie o náklade pre vysokovýkonný paletový regálový systém by malo obsahovať viac ako jedno číslo celkovej kapacity poľa. Prevádzkovo užitočné upozornenia na zaťaženie obsahujú nasledujúce informácie:

• Maximálne zaťaženie na úroveň nosníka (nielen na pole), pretože operátori, ktorí rozhodujú o umiestnení, pracujú úroveň po úrovni, nie pole po poli.
• Maximálne rozmery jednotkového zaťaženia – najmä limity presahov paliet a či kapacita predpokladá dve palety na úroveň nosníka alebo jednu nadrozmernú paletu.
• Minimálna nosnosť podlahy v oblasti, aby prevádzkoví manažéri mohli porovnávať akékoľvek zmeny stavu podlahy v priebehu času.
• Výrobca regálového systému, dátum inštalácie a technický štandard, podľa ktorého bol systém navrhnutý – kritické informácie pri hodnotení opravy alebo rozšírenia poškodenia roky po inštalácii.

Praktickejšou výzvou je, že oznamy o nákladoch sú účinné len vtedy, keď personál, ktorý ich číta, rozumie tomu, čo čísla znamenajú v kontexte ich skutočných zásob. Kapacita 2 000 kg na úroveň nosníka je pre operátora vysokozdvižného vozíka abstraktné číslo, pokiaľ nebolo preložené do špecifického počtu paliet a referencie typu produktu. Zariadenia, ktoré dopĺňajú štandardné oznámenie o náklade o referenčnú kartu špecifickú pre produkt – napríklad „maximálne 2 palety produktu A alebo 1 paleta produktu B na úroveň“ – hlásia zmysluplne lepšie dodržiavanie limitov zaťaženia operátorom ako tie, ktoré uverejňujú iba oznámenie podľa technickej normy.
