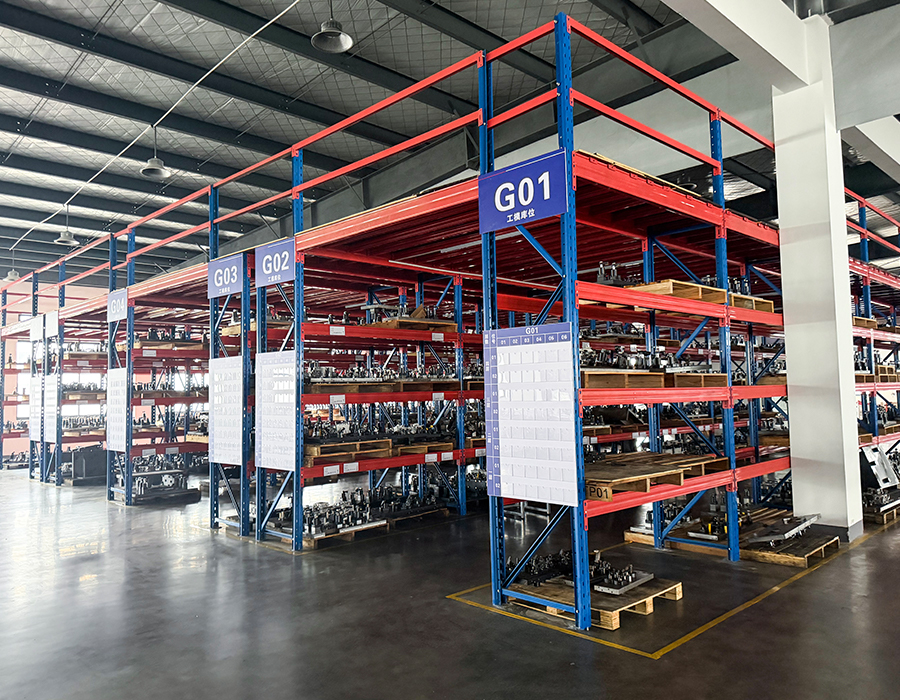

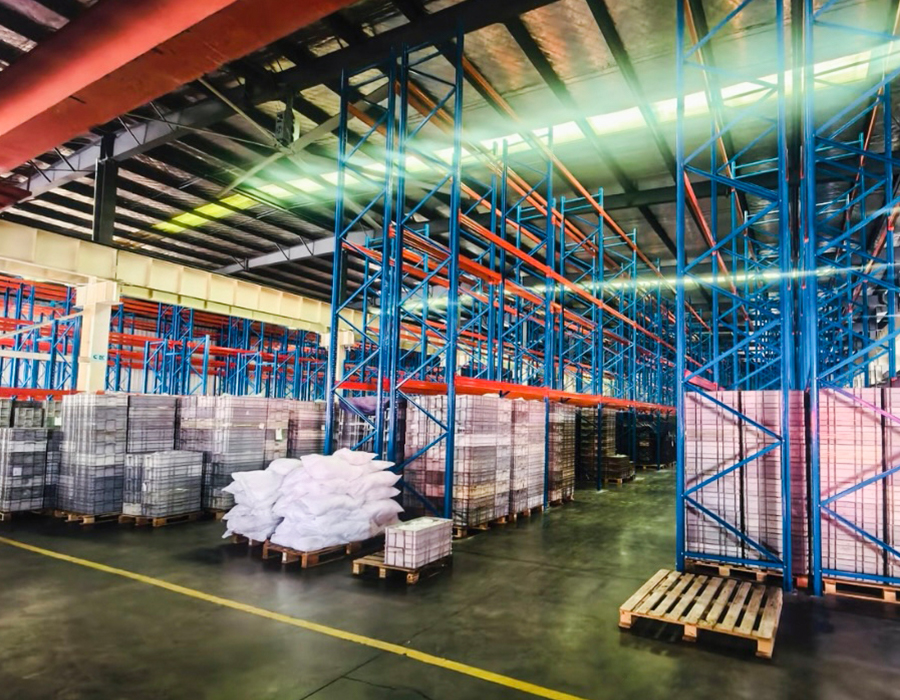

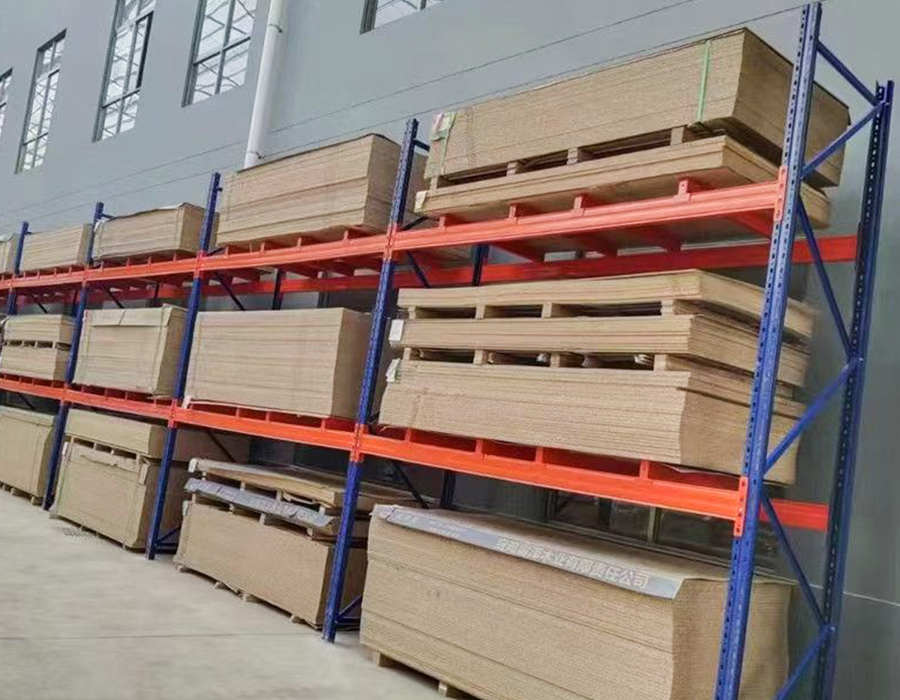

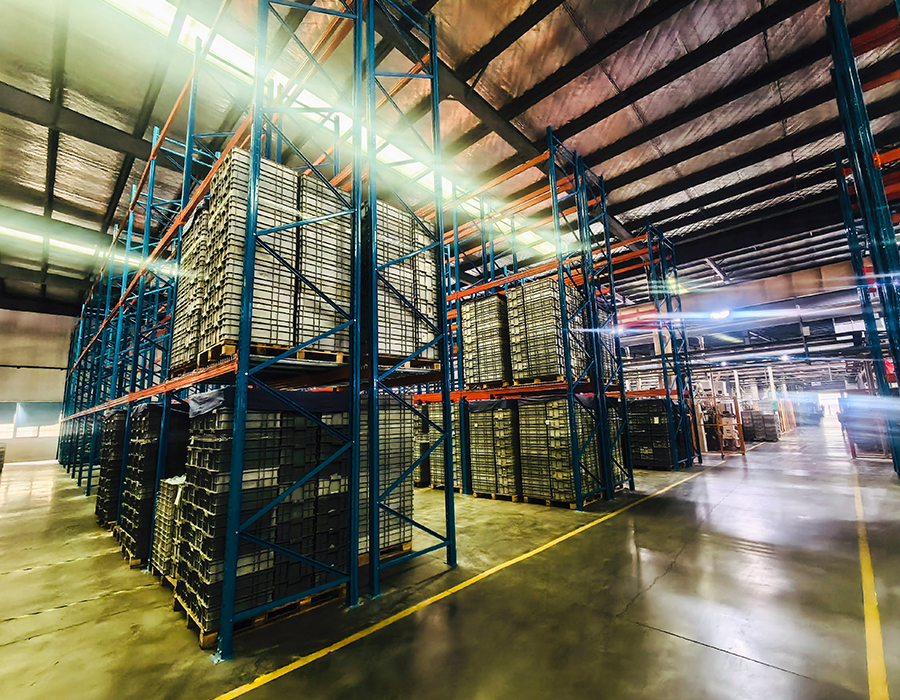

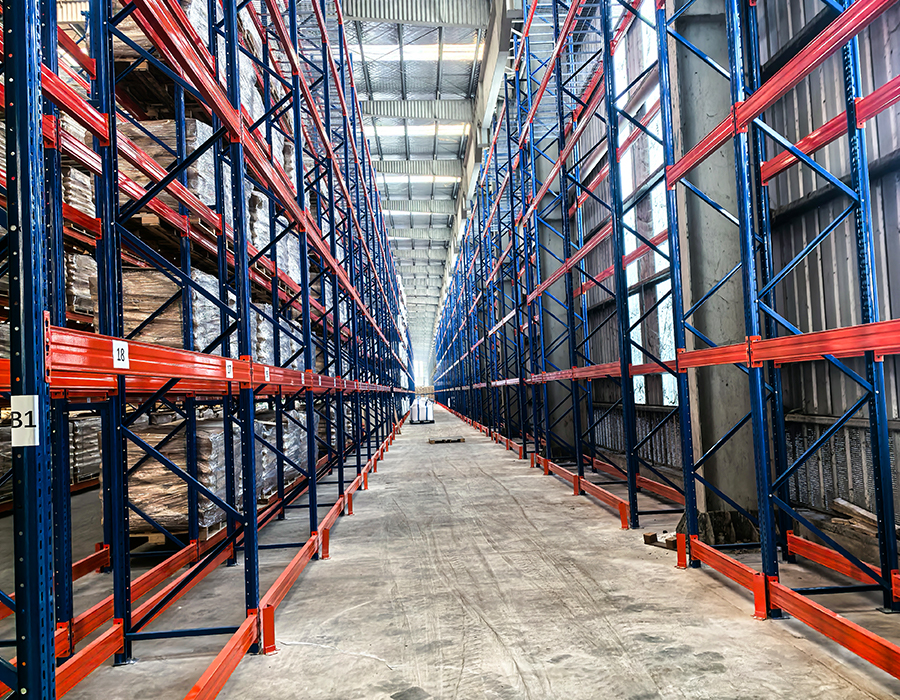

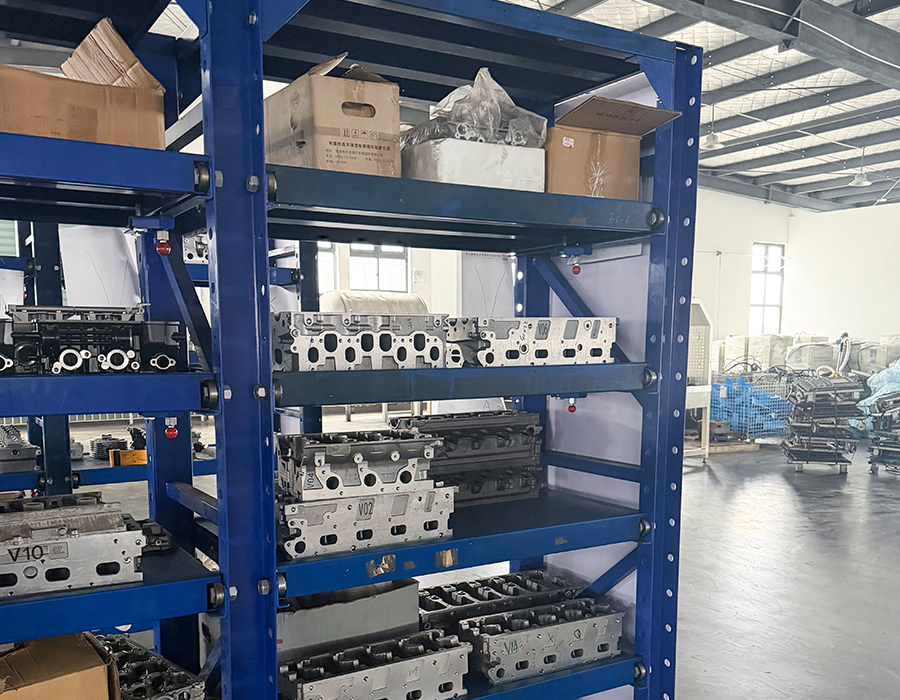

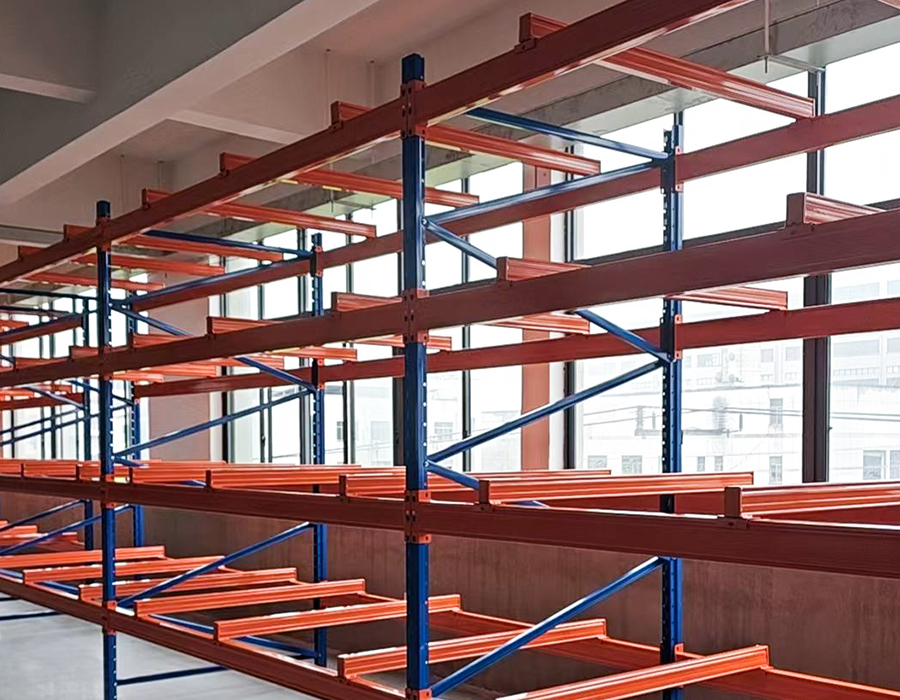

Vysokovýkonné bezskrutkové regály sú navrhnuté pre aplikácie s vysokým zaťažením, s nosnosťou až 800 kg na úroveň police, so zosilnenými stojanmi a zosilnenými policami zaistenými bezpečnostnými uzamykacími kolíkmi, ktoré zabraňujú bočnému posunu pri maximálnom menovitom zaťažení.
Vzor stĺpikov s diamantovými otvormi umožňuje premiestniť každú policu v rámci rozsahu štyroch otvorov bez akýchkoľvek nástrojov, čo poskytuje rýchle nastavenie výšky v reakcii na meniace sa rozmery produktu – významná prevádzková výhoda v dynamických skladovacích prostrediach.
Montáž nevyžaduje žiadne skrutky: policové dosky sa uzamknú priamo do otvorov stĺpika pomocou bezpečnostných kolíkov na oboch stranách stojana, čím sa vytvorí robustné spojenie, ktoré odoláva náhodnému uvoľneniu pri nárazoch vysokozdvižného vozíka alebo manipulácie.
Široko nasadené v priemyselných skladoch, distribúcii automobilových dielov, skladoch mechanických komponentov a stavebných materiáloch – odporúčaná voľba všade tam, kde musí vysoká nosnosť na policu koexistovať s flexibilnou rekonfiguráciou bez použitia nástrojov.
Predstavte si sklad na konci smeny: palety s hotovým tovarom čakajúce v prijímacom priestore, ...
Prečítajte si viacKeď vysokozdvižný vozík zhodí plnú paletu na nosník regálu, konštrukcia dostane viac než len s...
Prečítajte si viacSpoločnosť Anhui Huijian Intelligent Equipment Co., Ltd. nedávno privítala delegáciu zástupcov ne...
Prečítajte si viacPrečo sú stojany na formy základným nástrojom pracovného toku V akomkoľvek výrobnom pros...
Prečítajte si viacČo sú ľahké bezskrutkové regály? Ľahké bezskrutkové police je typ úložného regálu, ktorý...
Prečítajte si viacNázov „bezskrutkové regály“ upozorňuje na to, čo chýba – spojovacie prvky –, ale konštrukčná podstata vysokovýkonného bezskrutkového regálového systému spočíva výlučne v tom, čo ich nahrádza: nitový konektor, tiež nazývaný spona, jazýček alebo slzný spoj v závislosti od konštrukčnej rodiny. Tento konektor je oceľový jazýček tvarovaný za studena na konci nosníka, ktorý zapadá do vzoru dierovanej štrbiny vo zvislom stĺpiku a zaisťuje sa pri zaťažení bez mechanických upevňovacích prvkov. Geometria tohto záberu – tvar jazýčka, rozmery štrbiny, uhol vloženia jazýčka a hĺbka uzamykacieho ramena za štrbinou – určuje nielen statickú nosnosť, ale aj odolnosť proti únave, jednoduchosť demontáže a dlhodobú spoľahlivosť spojenia celého systému.
Najpoužívanejšia skupina konektorov využíva slzičkovú štrbinu v stĺpiku spárovanú s vytvarovaným háčikom na nosníku. Keď sa nosník po vložení mierne zdvihne, zaisťovacie rameno na jazýčku klesne za okraj štrbiny, čím sa zabráni vytiahnutiu pri vertikálnom zaťažení. To, čo odlišuje vysokokvalitné konektory od okrajových v tomto dizajne, je rozmerová presnosť záberu háčik na rameno: hĺbka ramena 3–4 mm poskytuje spoľahlivé zaistenie so zmysluplnou odolnosťou proti vytiahnutiu; hĺbka ramena 1–2 mm, dosiahnuteľná menej presným tvarovaním, umožňuje uvoľnenie spoja pri vibráciách alebo nárazovom zaťažení smerom nahor – poruchový režim, ktorý je vizuálne identický so správne zostaveným spojom, kým trám nespadne. Bez demontáže a premerania tento rozmer kupujúci nevedia posúdiť, preto majú materiálové certifikáty a protokoly o rozmerovej kontrole od výrobcu väčšiu váhu ako vizuálna kontrola hotových zostáv.
Druhým kritickým parametrom je počet jazýčkov konektora na konci nosníka. Jednostranné spojenia sú vhodné pre ľahké regály, ale prinášajú rotačný stupeň voľnosti – lúč sa môže pri excentrickom zaťažení krútiť okolo jediného bodu záberu. Bezskrutkové regály pre veľké zaťaženie pri priemyselnom zaťažení vyžaduje minimálne dve príchytky na konci nosníka, rozmiestnené vertikálne, aby sa eliminovalo otáčanie nosníka a rozložilo sa šmykové zaťaženie na dva body záberu. Niektoré vysokovýkonné konštrukcie používajú tri alebo štyri jazýčky na konci, čo ďalej znižuje namáhanie konektora na jazýček a zvyšuje odolnosť voči dynamickému zaťaženiu násilne umiestnenými predmetmi alebo zariadeniami prenášajúcimi vibrácie v blízkosti.
Vzor dierovaných štrbín alebo otvorov v bezskrutkových regálových stĺpikoch je navrhnutý predovšetkým tak, aby umožňoval nastavenie výšky police v pevných prírastkoch – zvyčajne 25 mm, 38 mm alebo 50 mm v závislosti od systému. Tento funkčný účel chápe väčšina používateľov. Menej známe je, že vzor perforácie má priamy a významný vplyv na čistú plochu prierezu stojana, a tým aj na jeho nosnosť v tlaku a miestnu odolnosť proti vybočeniu – parametre, ktoré určujú maximálne bezpečné zaťaženie stojana a praktický výškový limit policového systému.
Každá dierovaná štrbina odstraňuje oceľ zo zvislého prierezu v tomto mieste. V silne perforovanom stĺpe – kde sú štrbiny tesne rozmiestnené s rozstupom 25 mm s minimálnym materiálom pásu medzi po sebe nasledujúcimi štrbinami – môže byť sieťová časť v ktorejkoľvek skupine štrbín znížená o 25–40 % v porovnaní s hrubým prierezom profilu stĺpa. Toto zníženie priamo znižuje moment zotrvačnosti stĺpa a polomer otáčania v tomto priereze, čím sa stáva kritickým miestom pre iniciáciu lokálneho vybočenia pri axiálnom stlačení. Výrobcovia, ktorí navrhujú priemyselné vysokovýkonné bezskrutkové regály pre skutočne vysoké zvislé zaťaženia zohľadnite toto zníženie čistého prierezu pri výpočtoch ich kapacity stĺpov; tí, ktorí aplikujú vlastnosti hrubého prierezu v celom rozsahu, vyrábajú kapacitné tabuľky, ktoré sú nekonzervatívne s výraznou rezervou pre silne perforované profily.
Praktickým dôsledkom pre kupujúcich je, že tabuľky kapacity kolón od rôznych výrobcov nie sú priamo porovnateľné, pokiaľ nie je známy vzor perforácie a zmenšenie sieťovej časti. Stĺp s hrúbkou 2,0 mm a rozstupom štrbín 25 mm môže mať napriek hrubšiemu materiálu nižšiu efektívnu zvislú kapacitu ako stĺp s hrúbkou 1,8 mm s rozstupom 50 mm a priaznivejším prierezom siete. Pri hodnotení priemyselných vysokovýkonných bezskrutkových regálov pre aplikácie, ktoré sa blížia k menovitej zvislej kapacite, požiadavka na koeficient čistej sekcie – pomer čistej a hrubej plochy prierezu v riadiacej skupine štrbín – poskytuje zmysluplný základ pre porovnanie, ktorý samotná nominálna hrúbka stĺpika neposkytuje.
Vychýlenie policového panelu pri zaťažení je najviditeľnejším štrukturálnym správaním pri vysokovýkonných bezskrutkových regáloch a parametrom, ktorý si používatelia najviac všimli – viditeľne previsnutá polica signalizuje preťaženie alebo neadekvátny dizajn panelu aj netechnickým pozorovateľom. Riadenie vychýlenia v rámci prijateľných limitov si však vyžaduje rôzne konštrukčné prístupy v závislosti od rozpätia police, veľkosti zaťaženia a toho, či je rozhodujúcim problémom štrukturálna primeranosť alebo vzhľad použiteľnosti, a každý prístup zahŕňa špecifické kompromisy v hmotnosti materiálu, nákladoch a nosnosti.
Najjednoduchšou metódou zníženia priehybu je zvýšenie hrúbky oceľového plechu policového panelu. Priehyb pri rovnomerne rozloženom zaťažení sa mení nepriamo úmerne s kubickou hrúbkou panela pri ohýbaní plochého plechu – zdvojnásobenie hrúbky z 1,0 mm na 2,0 mm znižuje priehyb na jednu osminu, čo je dramatické zlepšenie. Ploché dosky s hrúbkou nad 2,0 mm sa však stávajú veľmi ťažkými vzhľadom na zvýšenie ich nosnosti a hmotnosť samotného panelu začína spotrebovávať významnú časť menovitej kapacity police. Pre rozpätia nad 1 500 mm pri vysokom zaťažení je samotná plochá doska zriedka tým najefektívnejším riešením.
Zavedenie pozdĺžnych rebier alebo zvlnení do prierezu regálového panelu – vytvoreného počas valcovania alebo lisovania – premení plochú platňu na účinnú konštrukčnú časť s výrazne vyšším momentom zotrvačnosti, ako by naznačovala samotná hrúbka základného materiálu. 1,5 mm vlnitý panel môže prekonať 2,5 mm plochý panel v priehybe v strede rozpätia pri rovnakom rozpätí a zaťažení pri približne o 40 % nižšej hmotnosti panelu. Funkčným obmedzením je, že rebrované alebo zvlnené povrchy nie sú rovnomerne ploché – predmety s malými základnými plochami môžu spočívať iba na vrcholoch rebier, čo vytvára lokalizované kontaktné napätie a kvapaliny alebo jemné častice sa zhromažďujú v drážkach.
Pre vysokokapacitné priemyselné konfigurácie bezskrutkových políc pre veľké zaťaženie je polica navrhnutá ako zložená zostava: štrukturálne nosníky rozprestierajúce sa medzi stĺpikmi podopierajú samostatný vložený palubný panel, ktorý sa rozkladá iba medzi susednými nosníkmi, nie cez celú šírku police. Tento prístup umožňuje optimalizovať hĺbku nosníka – a tým aj odolnosť proti ohybu – nezávisle od hrúbky palubového panelu, čím sa dosiahne veľká nosnosť s kontrolovaným priehybom bez zníženia hmotnosti monolitickej dosky presahujúcej celú šírku. Kompromisom je zložitosť montáže a potreba hlbšieho profilu police, ktorý môže znížiť počet úrovní políc dosiahnuteľných v rámci pevnej výšky poľa.
Priemyselné vysokovýkonné bezskrutkové regály inštalované vo výškach 2,5 m až 4 m alebo viac – čo je bežné v skladoch dielov s vysokými poliami, skladoch automobilových komponentov a archívnych skladoch – často vyžaduje spájanie stĺpov, kde sú dve alebo viac dĺžok stĺpov vertikálne spojené, aby sa dosiahla požadovaná výška. Spojové spojenie je kritickým konštrukčným detailom, ktorý sa často považuje za jednoduchý mechanický spoj, ale v skutočnosti riadi správanie sa pri vybočovaní stĺpa plnej výšky spôsobmi, ktoré sa nie vždy odrážajú v tabuľkách zaťaženia publikovaných pre konfigurácie so štandardnou výškou.
Primárnou konštrukčnou požiadavkou spoja stĺpa je, že musí prenášať axiálne tlakové zaťaženie cez spoj bez zavedenia lokálneho slabého bodu, ktorý spustí vybočenie v mieste spoja predtým, ako stĺp ako celok dosiahne svoju menovitú kapacitu. Spojenie dosiahnuté jednoduchým vložením kratšej časti stĺpa cez spodný stĺp a spoliehaním sa na trenie alebo jeden upevňovací prvok cez prekrývajúce sa steny stĺpa poskytuje minimálny odpor v ohybe v spoji – chová sa štrukturálne ako kolíkové spojenie a nie ako momentovo spojitý stĺp, čím sa účinne znižuje vzperná dĺžka, pri ktorej by sa stĺpik mal analyzovať, na polovicu. Tento rozdiel je dôležitý, pretože kritické vzperné zaťaženie stĺpa s kolíkovým koncom je štvrtinové v porovnaní s rovnakým stĺpom s pevnými koncami, čo znamená, že nesprávne podrobné spojenie môže znížiť efektívnu kapacitu stĺpa o 50–75 % pod tabuľkovou hodnotou pre nespojený stĺp.
Správne navrhnuté spoje stĺpov pre vysokovýkonné bezskrutkové regály využívajú jeden z dvoch prístupov: vnútornú oceľovú objímkovú vložku, ktorá vypĺňa obidve časti stĺpa v spoji, poskytuje súvislú bočnú oporu cez zónu spoja a odoláva tendencii horného stĺpa kývať vzhľadom na spodný pri excentrickom zaťažení; alebo vonkajší spoj medzi doskou a upevňovacím prvkom, ktorý sa preskrutkuje oboma čelnými plochami stĺpa s dostatočnou geometriou skupiny skrutiek, aby sa vytvoril požadovaný momentový odpor. Prístup objímkovej vložky je štrukturálne lepší pre bezskrutkové systémy, pretože nevyžaduje žiadne ďalšie upevňovacie prvky a je vo svojej podstate zarovnaný počas montáže, ale vyžaduje, aby bola objímka vyrobená s prísnou rozmerovou toleranciou – objímka, ktorá voľne zapadá do časti stĺpika, poskytuje malé bočné obmedzenie a funguje podobne ako len trecí spoj, ktorý sa má zlepšiť. V spoločnosti Huijian sú naše konfigurácie bezskrutkových políc s vysokými poliami navrhnuté s rozmermi spojov objímok overenými prostredníctvom nášho centra výskumu a vývoja proti výpočtom vzperu stĺpov špecifickým pre každú kombináciu výšky a zaťaženia, ktoré sa nepoužívajú všeobecne v rámci celého sortimentu.
Priemyselné vysokovýkonné bezskrutkové regálové systémy inštalované v oblastiach vystavených seizmickej aktivite vyžadujú špecifické opatrenia bočného vystuženia, ktoré nie sú súčasťou štandardnej konfigurácie produktu a ktoré sa často vynechávajú dokonca aj v uznaných seizmických zónach, keď sa regály obstarávajú prostredníctvom štandardnej katalógovej objednávky a nie podľa technických špecifikácií. Dôsledky tohto opomenutia sa môžu pohybovať od vypadnutia produktu a regálových regálov (bočné deformácie) počas stredne závažných seizmických udalostí až po postupné zrútenie pri závažných udalostiach – s dôsledkami pre bezpečnosť personálu a kontinuitu zariadenia, ktoré ďaleko presahujú náklady na výmenu samotných regálov.
Základnou požiadavkou seizmického návrhu je, že regálový systém musí odolávať bočným silám pôsobiacim na každej úrovni regálu úmerne hmotnosti produktu skladovaného na tejto úrovni, bez toho, aby sa regálový stĺp posunul bočne do bodu, kde sa spoje nosníkov a stĺpov rozpoja. Bezskrutkové spojenia – svojou povahou sa spoliehajú skôr na gravitačne ovládané uzamykanie jazýčka než na mechanické upevnenie – sú obzvlášť citlivé na uvoľnenie pri vzostupných akceleračných komponentoch seizmického zaťaženia, ktoré môže na chvíľu odľahčiť lúč a umožniť odomknutie jazýčka, ak geometria spojenia nezabezpečuje pozitívne zadržanie pri zdvihu. Konštrukcie bezskrutkových políc so seizmickým hodnotením to riešia pomocou spony s pozitívnym zámkom, sekundárnych spojovacích prvkov na koncoch nosníkov alebo upravenej geometrie výčnelkov, ktorá si vyžaduje aktívnu silu na demontáž namiesto jednoduchého zdvihnutia nahor na uvoľnenie nosníka.
Bočné vystuženie policového systému ako celku – zabraňujúce zdvíhaniu zvislého rámu pri horizontálnej seizmickej sile – sa dosahuje prostredníctvom jednej z troch konfigurácií, z ktorých každá je vhodná pre rôzne obmedzenia rozloženia:
Označovanie nosnosti na priemyselných bezskrutkových regáloch pre veľké zaťaženie je menej štandardizované, ako väčšina kupujúcich predpokladá. Na rozdiel od tlakových nádob, zdvíhacích zariadení alebo elektrických výrobkov – kde regulačné rámce nariaďujú špecifické testovacie normy, bezpečnostné faktory a formáty zverejňovania – sú deklarácie nosnosti regálov na mnohých trhoch do značnej miery certifikované výrobcami, pričom uvedené hodnoty odrážajú skúšobné podmienky, ktoré môžu alebo nemusia zodpovedať spôsobu, akým sa regály budú používať v aplikácii kupujúceho. Pochopenie toho, čo uvedené číslo kapacity v skutočnosti predstavuje – a čo nie – je nevyhnutné na uskutočnenie platných porovnaní medzi produktmi a na zabránenie nesúladu kapacity v prevádzke.
Najvýznamnejšou nešpecifikovanou premennou vo väčšine deklarácií kapacity regálov je predpoklad rozloženia zaťaženia. Nosnosť police uvedená ako „500 kg na policu“ nemá zmysel bez toho, aby ste vedeli, či sa predpokladá rovnomerne rozložené zaťaženie (UDL) po celej ploche police, sústredené zaťaženie v strede police alebo dvojbodové zaťaženie v definovaných polohách. Tieto tri podmienky vytvárajú radikálne odlišné ohybové momenty v strednom rozpätí v polici pri rovnakom celkovom zaťažení. Panel s menovitou hmotnosťou 500 kg UDL môže zlyhať pri hmotnosti 200 – 250 kg, ak je náklad sústredený v strede regálu – stav, ktorý nastáva vždy, keď je jeden ťažký predmet alebo paleta s malým pôdorysom umiestnená centrálne na širokú policu.
Druhou nezverejnenou premennou je zvislé zaťaženie v tabuľke nosnosti. Hodnoty kapacity políc zvyčajne predpokladajú, že regály sú konfigurované so špecifickým počtom úrovní políc v rámci danej výšky políc. Pridanie úrovní políc k existujúcej jednotke – bežná prax, keď chcú používatelia zvýšiť hustotu skladovania – zvyšuje kumulatívne zaťaženie vo vzpriamenej polohe nad rámec toho, na čo bola vypočítaná publikovaná tabuľka kapacity políc. Tabuľka ukazuje kapacitu police, nie kapacitu vo vzpriamenej polohe a tieto dve hranice sa riadia úplne odlišnými konštrukčnými prvkami. Zariadenia, ktoré pravidelne prestavujú svoje priemyselné vysokovýkonné bezskrutkové regály, by si mali okrem údajov o kapacite jednotlivých políc vyžiadať aj zvislé tabuľky zaťaženia – maximálne kumulatívne zaťaženie políc, ktoré možno aplikovať na stĺp s plnou výškou – a považovať spodný z dvoch limitov za rozhodujúce obmedzenie pre každú konfiguráciu políc.
Priemyselné sklady a výrobné zariadenia často špecifikujú vysokovýkonné bezskrutkové regály s policami z nehrdzavejúcej ocele alebo hliníkovou podlahou v kombinácii so štandardnými stojanmi a nosníkmi z uhlíkovej ocele – motivované hygienickými požiadavkami, potrebami chemickej kompatibility alebo túžbou po skladovacom povrchu odolnom voči korózii bez nákladov na úplne nehrdzavejúci systém. Táto konfigurácia so zmiešanými kovmi predstavuje riziko galvanickej korózie, o ktorom sa v rozhovoroch o obstarávaní len zriedka diskutuje, ale môže spôsobiť zrýchlenú koróziu v kontaktných bodoch kovu, ktorá ohrozuje povrch police aj zvislý stĺp v priebehu 12 až 24 mesiacov vo vlhkom alebo chemicky aktívnom prostredí.
Galvanická korózia nastáva, keď sú dva rozdielne kovy v elektrickom kontakte vystavené elektrolytu – v kontexte skladu je týmto elektrolytom zvyčajne kondenzácia vodnej pary, odtok čistiaceho roztoku alebo rozliatie procesnej tekutiny. Aktívnejší kov v galvanickom páre sa stáva anódou a prednostne koroduje. Vo stojane z uhlíkovej ocele, ktorý podopiera policu z nehrdzavejúcej ocele, je uhlíková oceľ menej ušľachtilým kovom a koroduje v kontaktnom bode - zrýchlená v porovnaní s rýchlosťou, akou by korodovala izolovane potenciálnym rozdielom medzi týmito dvoma kovmi. Rýchlosť korózie závisí od pomeru plôch: malá oblasť uhlíkovej ocele v kontakte s veľkou plochou nehrdzavejúcej ocele koroduje rýchlejšie ako rovnaká uhlíková oceľ v kontakte s malou plochou nehrdzavejúcej ocele, pretože katódová oblasť poháňa vyššiu prúdovú hustotu v anodickej kontaktnej zóne.
Praktické zmiernenie pre priemyselné vysokovýkonné bezskrutkové policové zostavy zo zmiešaných kovov zahŕňa prerušenie kontaktnej dráhy kov na kov na rozhraní medzi odlišnými materiálmi. Efektívne prístupy zahŕňajú:
Rekonfigurovateľnosť vysokovýkonných bezskrutkových regálov – možnosť pridávať, odoberať alebo premiestňovať úrovne políc, pridávať rozšírenia polí alebo kombinovať jednotky do nových konfigurácií bez špeciálnych nástrojov – je jednou z jeho najčastejšie uvádzaných komerčných výhod oproti zváraným alebo trvalo pripevneným skladovacím systémom. Táto výhoda sa však v praxi realizuje len vtedy, keď je počiatočný systém špecifikovaný s ohľadom na rekonfiguráciu a keď sú vykonané následné úpravy v rámci konštrukčných limitov inštalovaných komponentov. Neplánovanie rekonfigurácie od začiatku alebo prekročenie štrukturálnych limitov počas modifikácie premení skutočné prevádzkové aktívum na pasívum.
Najdôležitejším rozhodnutím pri plánovaní rekonfigurácie je výber zvislej výšky. Nákup najkratších stĺpikov, ktoré spĺňajú požiadavku na okamžitú výšku skladu, eliminuje možnosť pridávať úrovne políc alebo zväčšovať výšku polí v budúcnosti bez výmeny stĺpikov – čo je najnáročnejší a najrušivejší prvok úpravy regálového systému. Špecifikovanie stĺpikov v maximálnej výške, ktorú umožňuje svetlá výška budovy a konštrukčné hodnotenie, aj keď počiatočná konfigurácia používa iba spodnú časť stĺpika, zachováva budúcu flexibilitu pri marginálnych dodatočných nákladoch. Prírastkové náklady na vyšší stojan sú zvyčajne 15–25 % nákladov na stojan, čo je malý zlomok nákladov na výmenu stojana počas budúcej rekonfigurácie.
Štandardizácia šírky a hĺbky polí v rámci celého regálového parku umožňuje zameniteľnosť komponentov medzi jednotlivými flotilami – nosníky, policové panely a výstuhy z jednej jednotky možno premiestniť do druhej bez problémov s kompatibilitou. Táto zameniteľnosť sa stratí, ak sa vo vozovom parku zmiešajú rôzne štandardy šírky polí, dokonca aj v rámci produktovej rady rovnakého výrobcu. Zariadenia s veľkými regálovými flotilami profitujú zo zavedenia jednej štandardnej šírky a hĺbky políc pre každú triedu regálov – ťažké, stredné atď. – a presadzovanie tohto štandardu pri všetkých budúcich nákupoch, aj keď sa zdá, že neštandardný rozmer rieši konkrétne krátkodobé priestorové obmedzenie.
Naše priemyselné vysokovýkonné bezskrutkové policové systémy sú navrhnuté s princípom zameniteľnosti komponentov ako základného princípu produktu v celom našom sortimente – vzory zvislých štrbín, rozmery konektorov nosníkov a geometrie podpery panelov sú štandardizované naprieč triedami výšky a zaťaženia všade, kde to konštrukčné požiadavky dovoľujú, čo znamená, že zariadenie, ktoré časom rozšíri alebo prekonfiguruje svoj sklad, môže miešať komponenty z rôznych nákupných šarží bez problémov s kompatibilitou. S ročnou výrobnou kapacitou 180 000 súprav a konzistentnými výrobnými štandardmi udržiavanými na našich šiestich výrobných linkách sú náhradné a rozširujúce komponenty dostupné a rozmerovo konzistentné počas celej životnosti inštalovaného systému.
